In diesem Artikel werden die notwendigen Schritte zum Ausfüllen des Installationsprotokolls für den reev Balancer erklärt. Anhand der Informationen wird der reev Balancer für Ihre Ladepunkte konfiguriert.


Inhaltsverzeichnis


Schritt 1: Stammdaten angeben

  • Bitte geben Sie im Formular die folgenden Daten an
    • Vorname
    • Nachname
    • E-Mail-Adresse
    • Kontaktaden (Telefon- oder Handynummer)
    • Name des Standorts für den Sie das Lastmanagement benötigen
    • Adresse des Standorts für den Sie das Lastmanagement benötigen


Schritt 2: Verbindung mit dem reev backend auswählen

  • In diesem Schritt geben Sie an, wie Ihre Ladepunkte aktuell mit dem reev backend verbunden sind bzw. wie die Ladepunkte mit dem reev backend verbunden werden sollen.
    • Wenn Sie für die Verbindung einen reev Stick verwenden, wählen Sie LTE aus. Falls Sie eine eigene LTE/SIM-Karte verwenden, benötigen wir für die Konfiguration des reev Balancer einmaligen Zugang zu Ihren Ladestationen, um Software-Aktualisierungen durchzuführen.
      • Für ABL eMH3 Ladestationen können Sie die Software-Aktualisierungen eigenhändig anhand unserer Anleitung durchführen. Sollten Sie Hilfe benötigen, kontaktieren Sie uns unter support@reev.com.

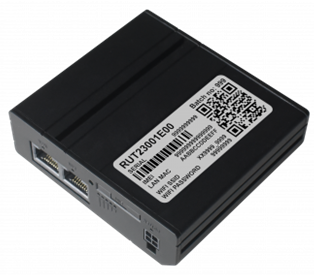

    • Wenn Sie einen Teltonika Router verwenden, geben Sie bitte die Seriennummer, MAC Adresse sowie die Modellbezeichnung des Routers an. Orientieren Sie sich für die Angabe der Informationen am Sticker des Routers (siehe exemplarisches Foto).

                    A black rectangular electronic device with a qr code Description automatically generated




  • Wenn Sie einen alternativen Router verwenden, benötigen wir für die Konfiguration des reev Balancer einmaligen Zugang zu Ihren Ladestationen, um Software-Aktualisierungen durchzuführen.
    • Für ABL eMH3 Ladestationen können Sie die Software-Aktualisierungen eigenhändig anhand unserer Anleitung durchführen. Sollten Sie Hilfe benötigen, kontaktieren Sie uns unter support@reev.com.


Schritt 3: Form des Lastmanagement auswählen

  • Basierend auf den Anforderungen Ihrer Ladeinfrastruktur, wählen Sie bei der Form des Lastmanagements zwischen statischem oder dynamischem Lastmanagement aus.
  • Wenn Sie ein dynamisches Lastmanagement wählen, stellen Sie sicher, dass folgender Stromzähler zur Messung verwendet wird: TQ Energy Manager EM420.
    • Falls Sie diesen Stromzähler aktuell nicht nutzen, kontaktieren Sie uns unter support@reev.com.


Schritt 4a: Verteilung und Phasenrotation

  • Nutzen Sie die Excel-Datei des Installationsprotokolls und befüllen Sie diese mit den benötigten Informationen hinsichtlich der Verteilung und der Phasenrotation innerhalb Ihrer Ladeinfrastruktur. Sobald Sie die Datei befüllt haben, laden Sie diese bitte wieder hoch.

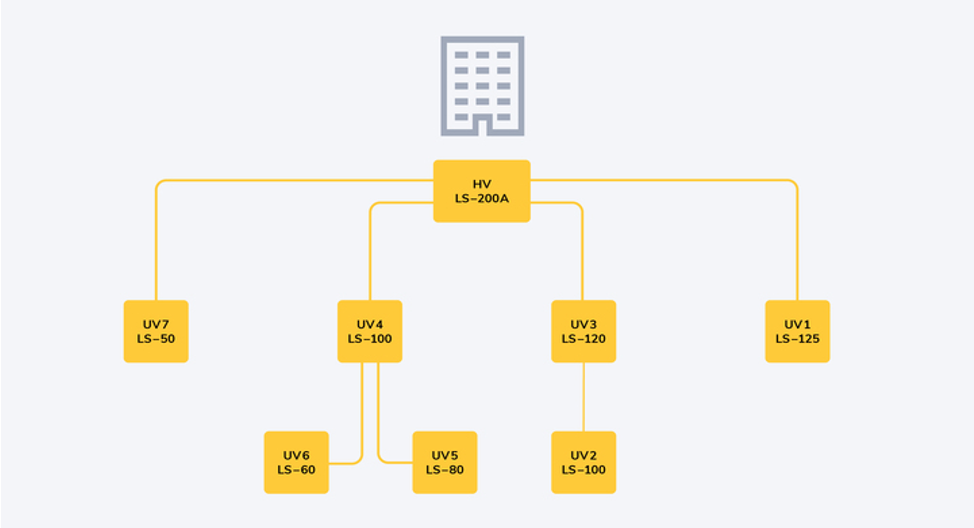

            Abbildung 1

  •

    Limit

    Connection point

    HV

    200



    UV1

    125

    HV

    UV2

    100

    UV3

    UV3

    120

    HV

    UV4

    100

    HV

    UV5

    40

    UV4

    UV6

    60

    UV4

    UV7

    50

    HV

    Tabelle 1


  • Die Tabelle ist anhand der Topologie Ihrer Ladeinfrastruktur strukturiert.
  • Erklärungsbeispiel:
    • Das Limit der Unterverteilung 3 (UV3) liegt bei 120 (s. Tabelle 1) mit einer direkten Verbindung zur Hauptverteilung (HV).
    • Das Limit der Unterverteilung 6 (UV6) liegt bei 60 (s. Abbildung 1) mit einer Verbindung zur Unterverteilung 4 (UV4) anstelle der Hauptverteilung (HV).
  • Bitte füllen Sie die Tabelle anhand der o.g. Beispiele für die Verteilung Ihrer Ladeinfrastruktur aus.



Schritt 4b: Schutz und Phasenrotation

  • Für die Konfiguration des reev Balancer wird ein phasengenaues Lastmanagement verwendet. Dieser Ansatz gewährleistet eine gleichmäßige und angemessene Verteilung der Last auf die einzelnen Phasen. Dies dient zur Stabilität, der effizienten Nutzung sowie zur Sicherheit Ihrer elektrischen Infrastruktur.

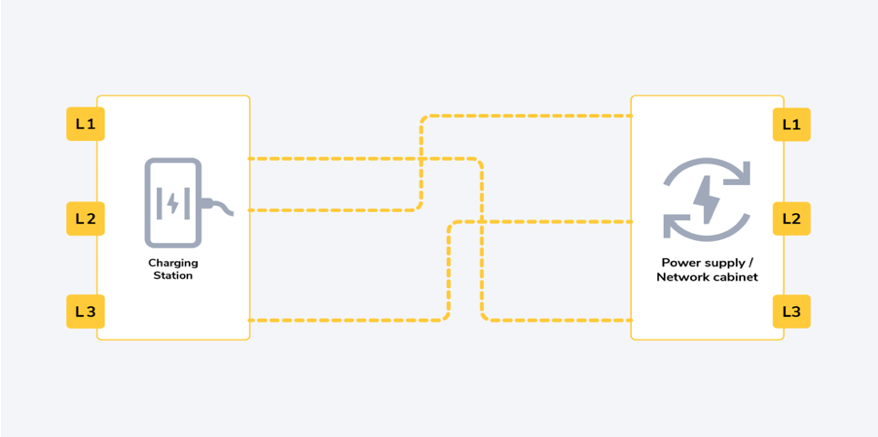

            Abbildung 2

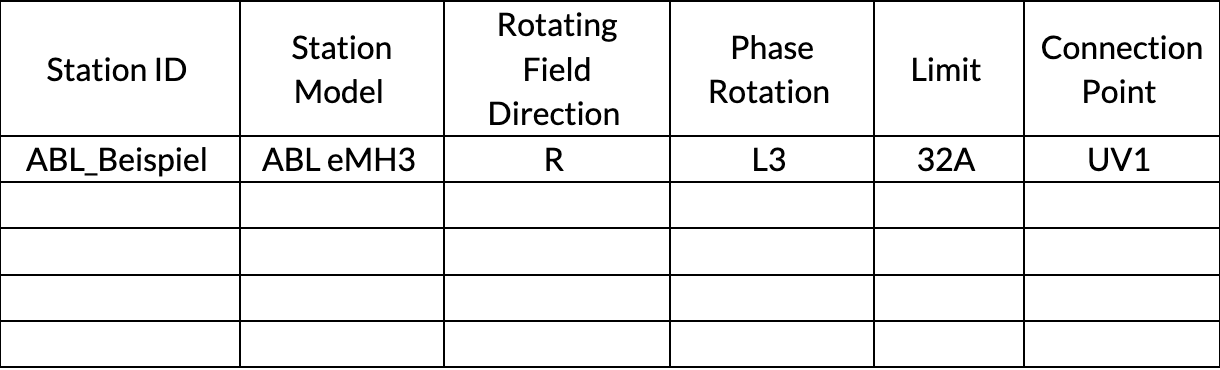

  • Tabelle 2
  • Erklärungsbeispiel
    • Anhand des Schemas in Abbildung 2 ist die Ladestation 1 (L1) mit Phase 3 innerhalb des Schaltschranks verbunden (L3 Power supply/Network cabinet). Demnach wird in der auszufüllenden Tabelle (s. Tabelle 2) in der ersten Reihe L3 als Phasenrotation ausgewählt.
  • Bitte füllen Sie die Tabelle anhand des o.g. Beispiels für die Verbindung Ihrer Ladeinfrastruktur aus.



Schritt 5: Bestätigung der Angaben

  • Überprüfen und Bestätigen Sie Ihre Angaben indem Sie die erforderliche Checkbox ausfüllen. Sobald Sie das Installationsprotokoll an uns übermittelt haben, werden wir Sie zeitnah für die Inbetriebnahme des reev balancer kontaktieren.
  • Sie erhalten automatisch eine Kopie des Installationsprotokolls an Ihre E-Mail Adresse.
  • Bei Fragen melden Sie sich gerne unter support@reev.com
