Hier vindt u meer informatie hoe u de reev Software in een Alpitronic-laadstation kunt integreren. De integratie kan in een paar, eenvoudige stappen zelfstandig worden uitgevoerd.


Ondersteunde modellen: HyperCharger HYP50, HYP150, HYP300


Inhoudsopgave


Step-by-step naar integratie


In de volgende hoofdstukken wordt het integratieproces Step-by-Step gepresenteerd. Wanneer u alle benodigdheden uit het vorige hoofdstuk bij de hand heeft, kunt u de integratie parallel uitvoeren.


Wat is vooraf nodig om de integratie mogelijk te maken?

  • reev beheerder-set
    wordt bij de beheerder / CPO (CPO = Charge Point Operator) of opdrachtgevende dienstverlener aangetroffen. Hier vindt u het noodzakelijke onboarding-materiaal zoals QR-code sticker, simkaarten en activeringscode.
  • Laptop
    U hebt een laptop nodig om via een RJ45-gegevenskabel verbinding te kunnen maken met het laadnetwerk van de Controller
  • Actieve internetverbinding
    via Ethernet of wifi om de verbinding te maken met de reev Backend.

LET OP

Voordat u de reev Software gaat integreren, moet u ervoor zorgen dat de technische inbedrijfstelling van de Alpitronic hardware is afgesloten. Alpitronic geeft hiervoor instructies, die u via de reev Connect-website onder "Technische inbedrijfstelling van Alpitronic hardware" kunt bekijken.


Configuratie van de Alpitronic gebruikersinterface 

Voer de volgende stappen uit voor het verbinden met het laadstation en naar de gebruikersinterface te gaan:

  • Simkaart in de Client simsleuf van het laadstation plaatsen. Let er daarbij op de Client simsleuf te gebruiken.
  • Sluit de laptop aan op het laadstation en open de webinterface aan de hand van het standaard IP-adres 192.168.1.100 dat is toegewezen door de fabrikant.
  • De meegeleverde inloggegevens (gebruikersnaam: admin, wachtwoord: admin123) bij de hand houden.

    INFO

    reev heeft deze inloggegevens ook nodig als we u remote ondersteunen of de configuraties moeten controleren.

  • Updat het laadstation naar de nieuwste firmware van Alpitronics voordat u de configuratie uit kunt voeren. Configureer de gebruikersinterface zoals hieronder aangegeven, sla dit op en start vervolgens het laadstation opnieuw op.

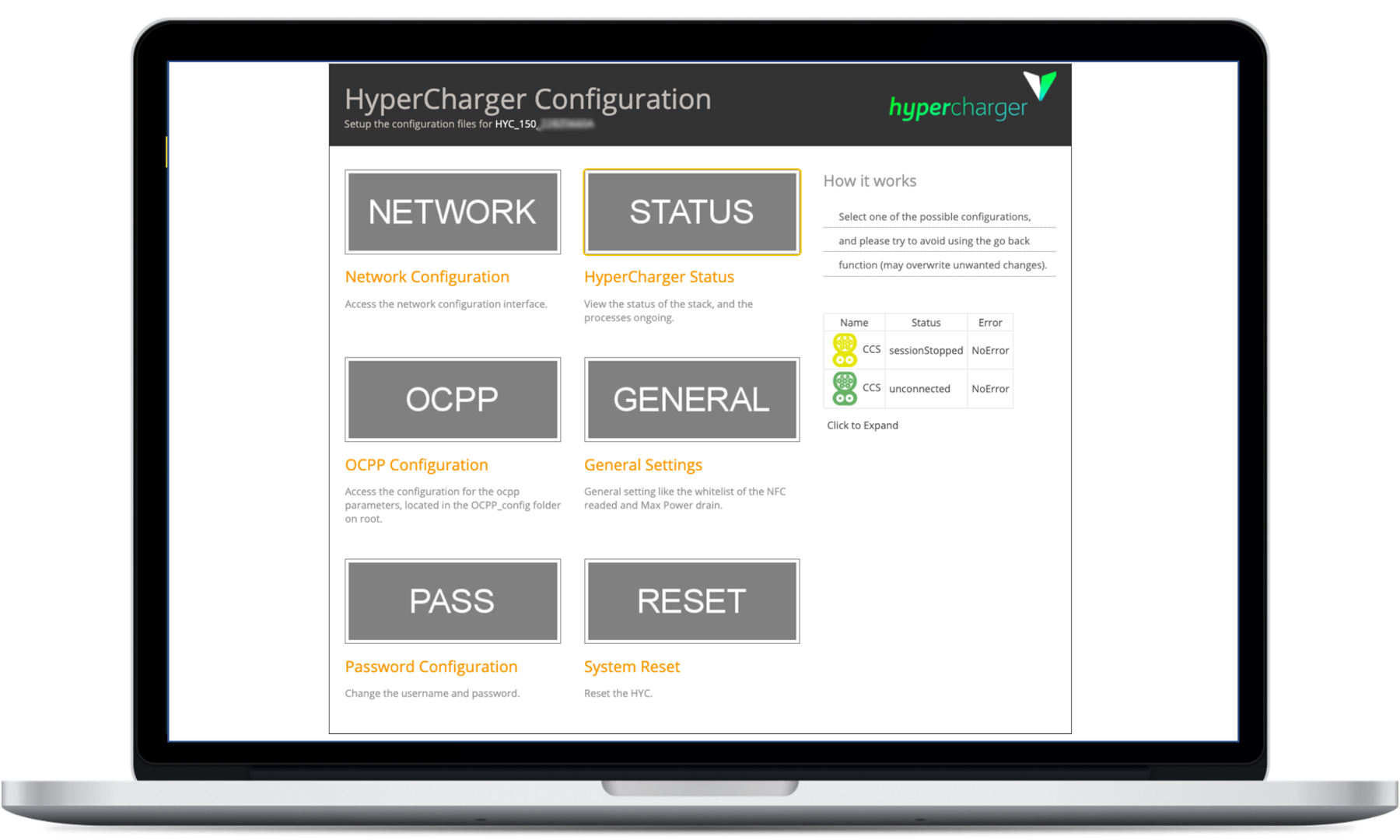

Als het verbinden met het Alpitronics laadstation is gelukt, bevindt u zich op de volgende gebruikersinterface:



1. Update van de HyperCharger softwareversie 

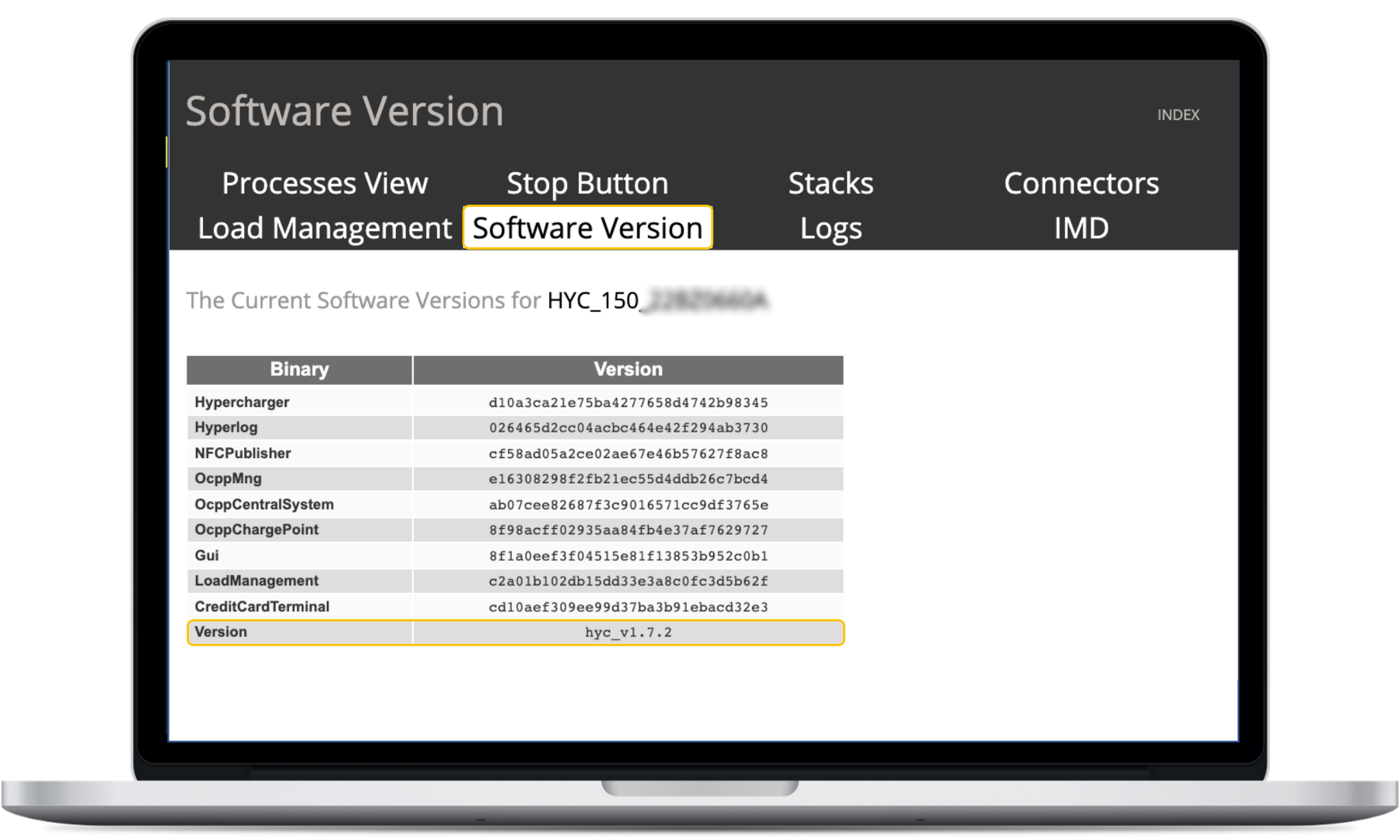

Voordat u de configuratie in de backend maakt, moet u onder "HyperCharger Status" en "Softwareversie" controleren of de nieuwste firmwareversie van Alpitronics is geïnstalleerd (in het volgende screenshot vindt u de nieuwste versie hyc_v1.7.2 (vanaf 09-11-2022) geel gemarkeerd).

  • Als het laadstation al is bijgewerkt, ga dan door met stap 2.
  • Als het laadstation niet meer up-to-date is, werk dan de firmwareversie bij voordat u verder gaat.



2. OCPP Configuration

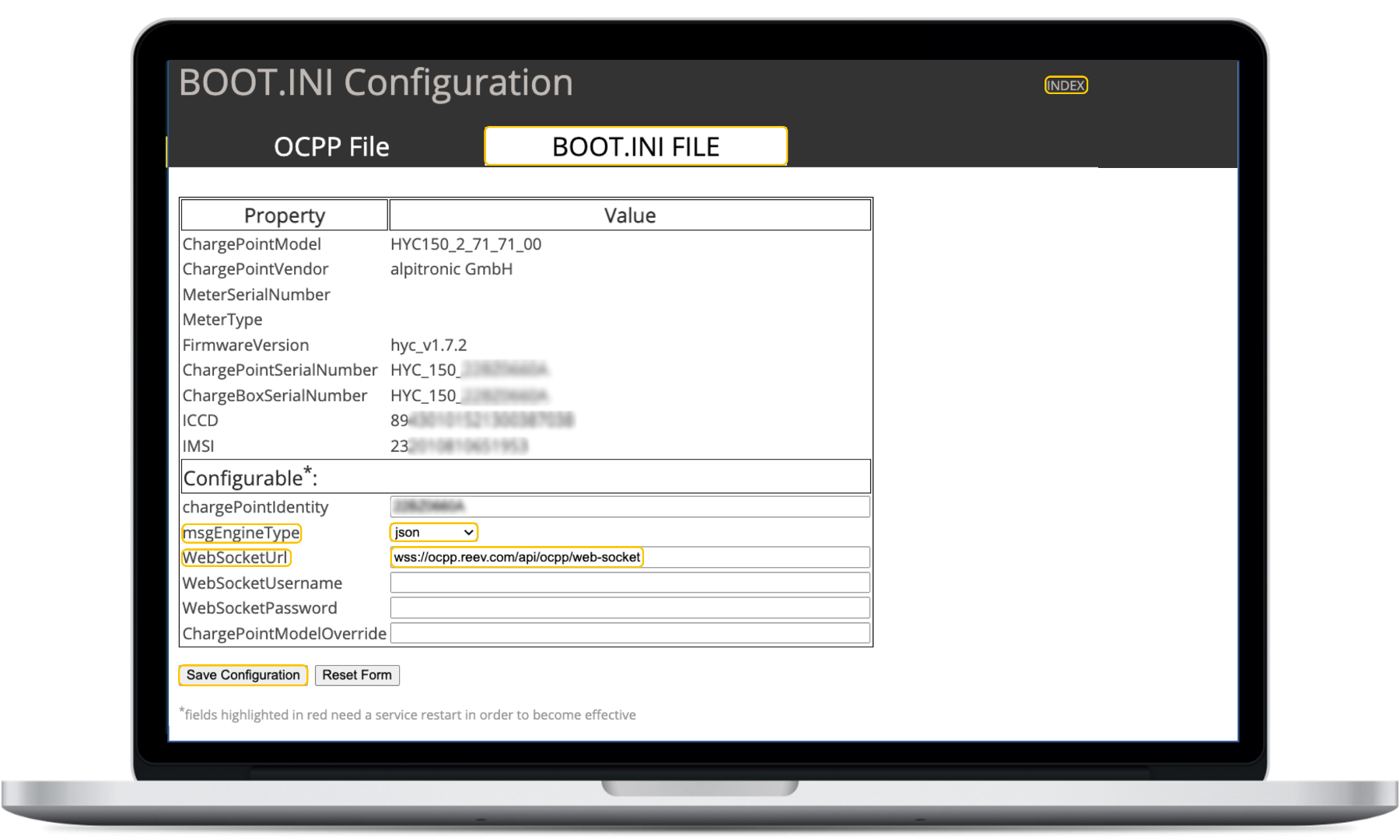

2.1 Boot.Ini.File


Klik op het menu-item "OCPP Configuration" en vervolgens op het subitem "Boot.Ini.File". Voer de volgende gegevens in de daarvoor bestemde velden in. Klik dan op "Save Configuration"


  • chargePointIdentity: Gebruik geen speciale tekens, behalve "_")
    U kunt het laadstation de volgende naam geven:
    • bijv. HYC_150_22BZ0660A
    • bijv. 22BZ0660A
  • msgEngineType: json
  • WebSocketUrl: wss://ocpp.reev.com/api/ocpp/web-socket



2.2 OCPP File 


Klib op het subitem "OCPP File". Stel de parameters in met de overeenkomstige waarden in de geel gemarkeerde categorieën. Alle overige configuraties worden aan u overgelaten. Niet alle subitems kunnen worden geconfigureerd.

  • Vergeet niet op "Save Configuration" te klikken, om uw wijzigingen op te slaan
  • Klik vervolgens op het menu-item "Index" in de rechterbovenhoek van het venster om terug te keren naar de startpagina van de gebruikersinterface


3. Network Configuration 

3.1 Ethernet Configuration 

Selecteer het men-item "Network Configuration" en vervolgens het subitem "Ethernet Configuration".


  • Voer uw "Static IP Address", het "Subnetmask" en de "Default Gateway" in (indien gewenst).
  • Verwijder de Primary DNS en de Secondary DNS.

    ACHTUNG

    De velden Primary DNS en Secondary DNS moeten leeg zijn zodat het laadstation verbinding kan maken met de backend.

  • Sla de configuratie op onder "Save Configuration".



3.2 SIM 

Kies het menu-item "SIM" en vervolgens het subitem "APN Configuration". Voer hier de volgende waarden in:

  • SIM PIN: Niet nodig – maar kan indien gewenst worden ingevoerd
  • APN: emonvia
  • Selecteer APN Authentication Required:
    • APN USERNAME: emonviaCS
    • APN Password: (Niet nodig)


 Sla de configuratie op onder "Save Configuration".

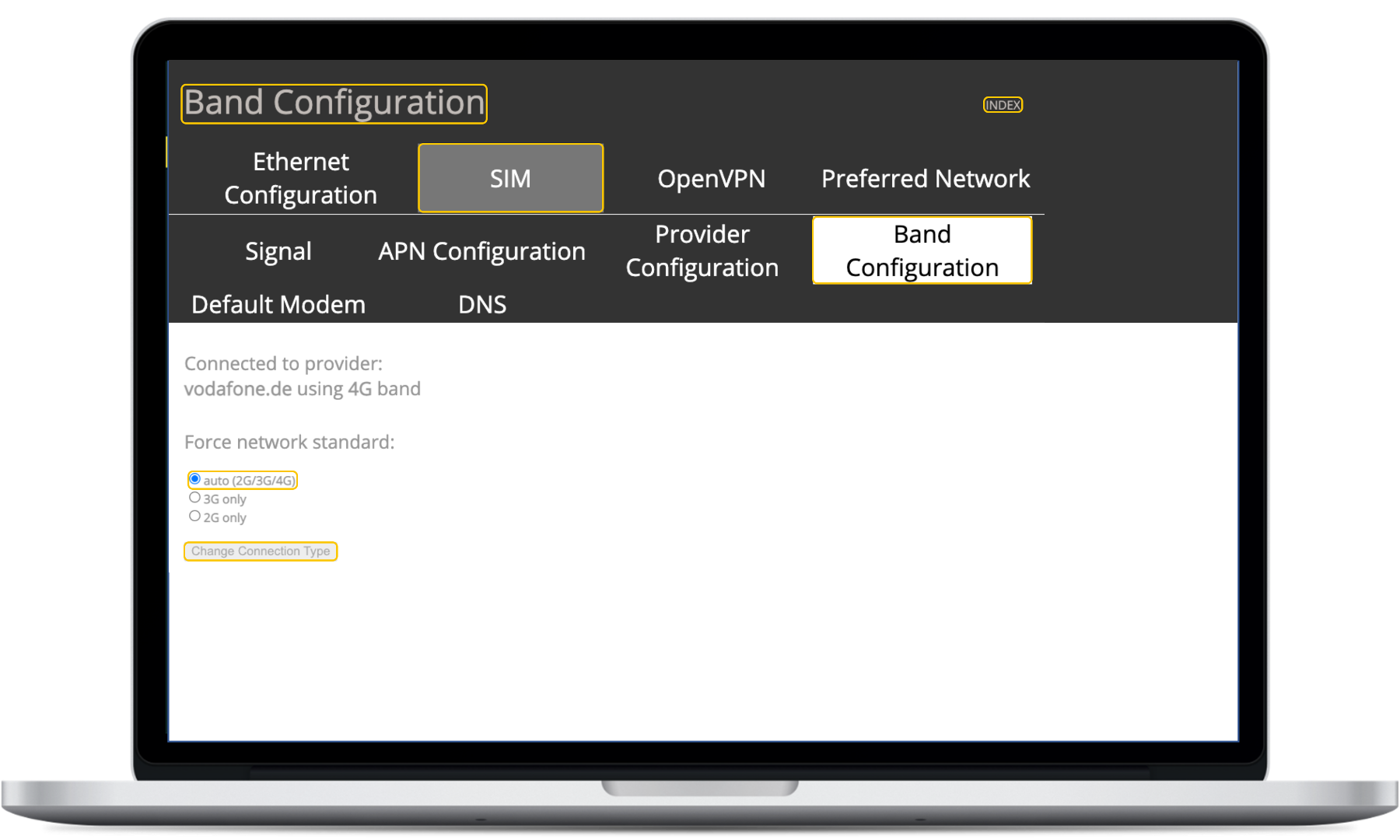

Kies vervolgens het subitem "Band Configuration"“.



  • Bij het subitem "Force Network Standard" selecteert u "auto (2G/3G/4G)" en drukt u op "Change Connection Type".
  • Als "Force Network Standard" hier al juist is geconfigureerd, hoeven hier geen wijzigingen te worden aangebracht.


3.3 Preferred Network 

Klik vervolgens op het subitem "Preferred Network". Als dit nog niet is ingesteld, selecteert u onder "To Change Default" de instelling "Mobile Connection".


4. Voer een systeemreset uit 

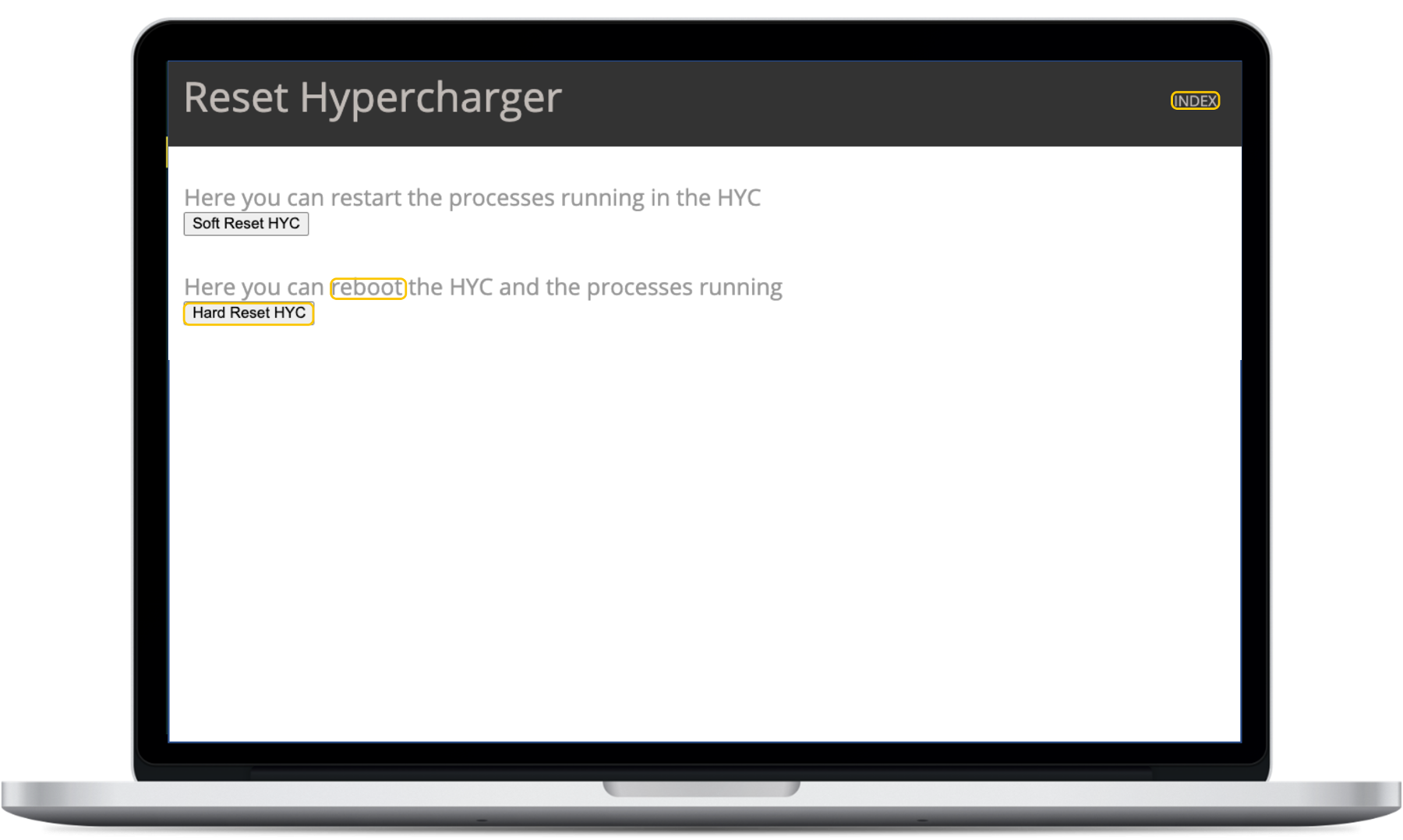

Klik op het menu-item "Index" in de rechterbovenhoek van het venster om terug te keren naar de startpagina van de gebruikersinterface. Ga nu naar het menu-item "System Reset" en voer vervolgens een "Hard Reset HYC" uit.




Het opnieuw starten duurt van het laadstation duurt ongeveer 10 minuten. Vervolgens zal de simkaart een mobiel netwerk zoeken en inbellen. Dit proces kan tot 10 minuten duren.

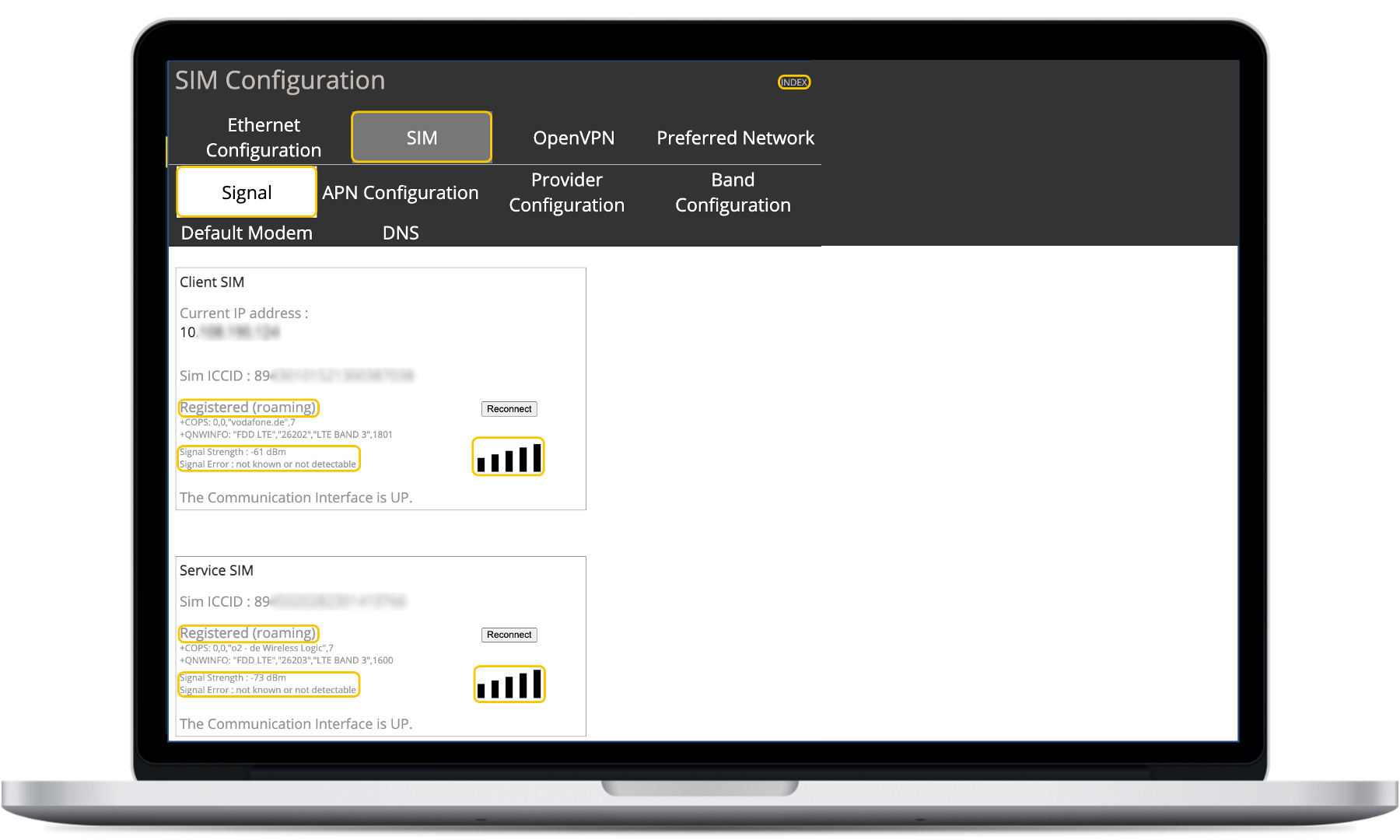

Of de simkaart met het mobiele netwerk is verbonden, kunt hier controleren: Kies het menu-item "Network" en dan de subitems "SIM" en "Signal".




 Na voltooiing van de integratie

  • neem contact op met reev Support om te controleren of de laadstations met succes zijn verbond met de backend. 
  • Om de controle te versnellen, vragen we u om het serienummer van het Alpitronics laadstation en de SIM ICCID te sturen. 
  • Deze laatste vindt u afgedrukt op de simkaart en ook in de gebruikersinterface onder "Network" > "SIM" > "Signal" (zie het laatste screenshot).


Opmerkingen

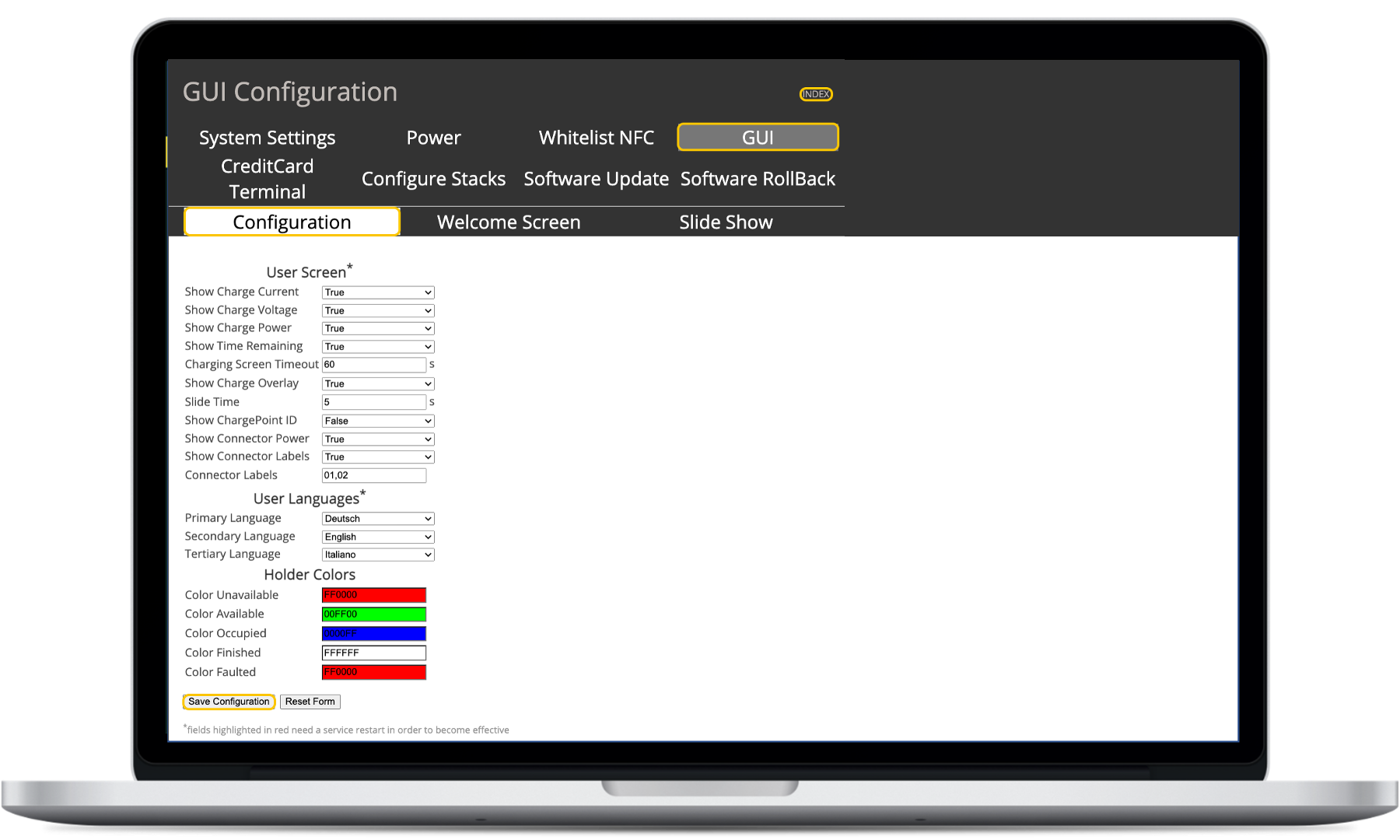

  • Onder het menu-item "General Settings" > subitem "GUI" kunnen onder ander voorkeurstalen, kleuren en de fysiek op het Alpitronic beeldscherm weergegeven beelden worden ingesteld. 
  • Als u deze instellingen naar wens heeft uitgevoerd, sla deze dan op onder "Save Configuration".
  • Vervolgens moet u via "Index" en "System Reset" > "Hard Reset" weer opnieuw starten (zoals beschreven in stap 4).

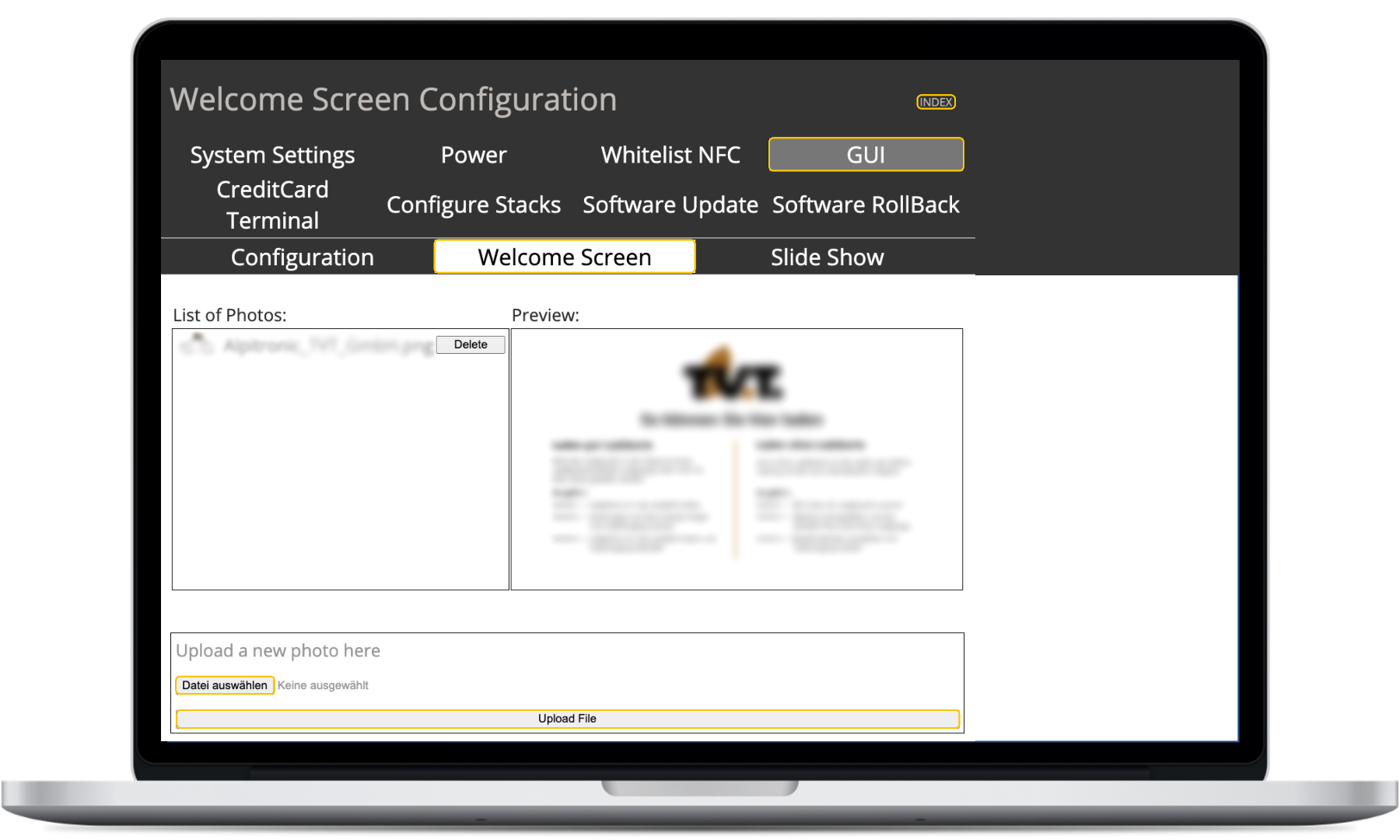

Opslaan van het welkomstscherm

Verdere stappen

  • Om volledig gebruik te kunnen maken van uw laadnetwerk vragen we u de volgende links voor onboarding te openen: 
  • https://install.reev.com/cpo-onboarding -> Voor de elektricien om alle vereiste gegevens van het laadnetwerk te verkrijgen en te creëren.
  • https://reev.com/reev-connect-setup/ -> Voor de beheerder van het laadnetwerk om alle vereiste beheerdersgegevens te verkrijgen en te creëren.
