Hier erfahren Sie, wie Sie die reev Software in eine Hager Ladestation integrieren können.

Die Integration kann in wenigen, einfachen Schritten selbstständig vorgenommen werden.


Unterstützte Modelle: XEV1R22T2 (witty share)


INHALTSVERZEICHNIS


Step-by-step zur Integration

In den folgenden Kapiteln wird der Integrationsprozess Step-by-Step vorgeführt. Wenn Sie alle benötigten Utensilien aus dem vorherigen Kapitel zur Hand haben, können Sie die Integration parallel durchführen.

Was ist im Vorfeld notwendig, damit die Integration stattfinden kann?

  • reev Betreiber-Set
    ist beim Betreiber / CPO (CPO = Charge Point Operator) oder beauftragten Dienstleister eingetroffen. Hier finden Sie das notwendige Onboarding-Material wie QR-Code Sticker, SIM-Karte und Aktivierungscode.
  • Laptop
    Sie benötigen ein Laptop, um sich über ein RJ45 Datenkabel mit der Controller Ladeinfrastruktur zu verbinden
  • Aktive Internetverbindung
    via Ethernet oder WiFi um die Verbindung zum reev Backend herzustellen.




1. Zugriff auf die Konfiguration via Webserver herstellen

Über die IP-Adresse (WLAN-Hotspot)

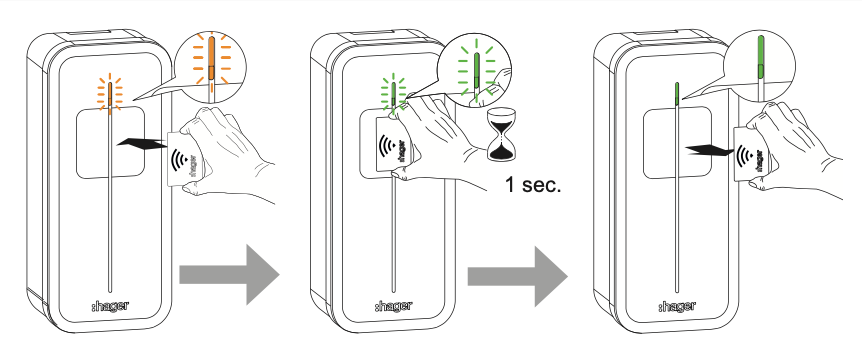

Einrichtung des WLAN Hotspots:

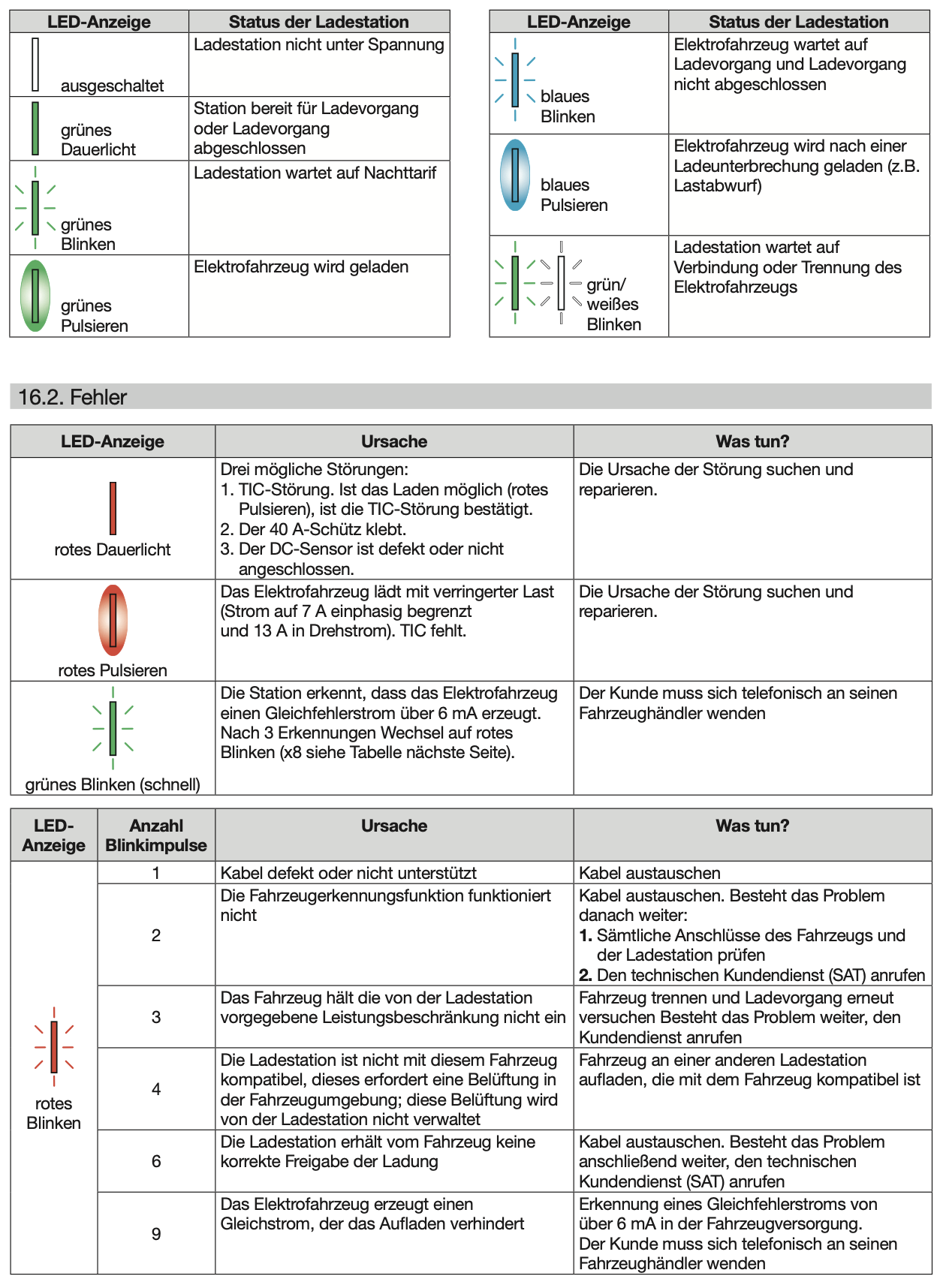

  • Nach dem erstmaligen Einschalten der Stromversorgung für die Ladestation endet die Initialisierung, wenn die Status-LED orange blinkt. Eine RFID-Karte wird erwartet.
  • Mit dieser Karte wird der WLAN- Hotspot für den Zugriff auf die Konfiguration der Ladestation eingerichtet.
    Dieser Vorgang wird automatisch nach 5 Minuten oder durch Auflegen der Hand für 10 Sekunden auf den vorderen Sensor übersprungen.



  • Wenn der WLAN-Hotspot eingerichtet ist, kann dieser später aktiviert werden.
  • Dazu erneut die RFID-Karte vor den Sensor halten, bis das RFID-Lesegerät anzeigt, dass die RFID gespeichert ist.
  • Die Ladestation schaltet in den WLAN-Hotspot Modus. Die Status-LED blinkt blau.
    Ein WLAN-Hotspot wird erzeugt mit Standard-SSID hager-evcs-[6letzte_Zeichen_UID] und Standardpasswort hager[6letzte_Zeichen_UID].

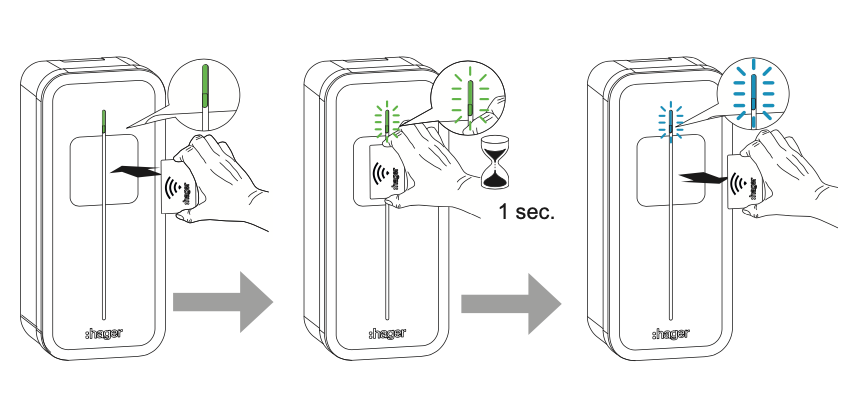

Aktivierung des WLAN Hotspots

Über den Namen der Ladestation (HostName)

  • Der Zugriff auf den Webserver kann direkt erfolgen, indem Sie den Namen der Ladestation (HostName) in einen Webbrowser Ihrer Wahl eingeben.
  • Der genaue Name ist spezifisch für jede Ladestation durch den UID-Code angegeben, den Sie auf dem Produktetikett bzw. auf dem seitlichen Konfigurations-Etikett finden.
  • Format der URL: https://hager-evcs-[6letzte_Zeichen_UID]/
    Beispiel: https://hager-evcs-ab4df5/


Über die IP-Adresse (LAN)

  • Die Ladestation ist standardmäßig als DHCP client konfiguriert und benötigt demzufolge einen Router mit einer DHCP Server Funktion, um in ein lokalesLAN-Netzwerk eingebunden werden zu können.
  • Wenn die Ladestation keinen DHCP-Server erkennt, weist sie sich selbst eine feste IP-Adresse zu (standardmäßig: 192.168.0.100), die im Webserver eingestellt ist.


2. Konfiguration der Ladestation mit dem reev Backend


Der Konfigurator ist durch ein Login und ein Passwort geschützt.
  • Login: admin
  • Passwort: 1234

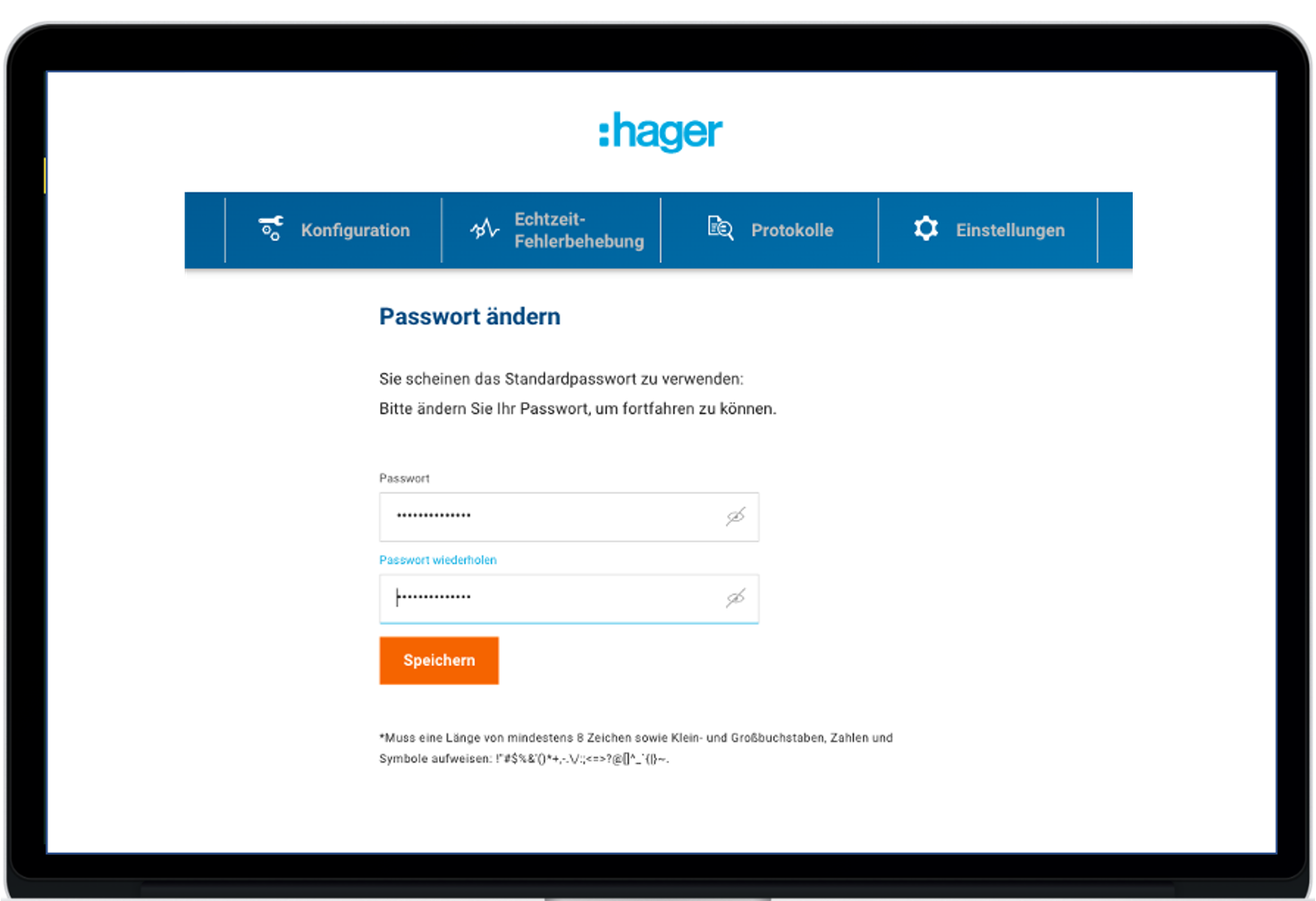

Nach der ersten Anmeldung werden Sie aufgefordert, das Passwort zu ändern und ein starkes Passwort festzulegen. Vorgaben:

  • mindestens 8 Zeichen
  • mindestens 1 Sonderzeichen
  • mindestens ein Zeichen in Großschreibung
  • mindestens ein Zeichen in Kleinschreibung
  • mindestens eine Zahl.


ACHTUNG

Bei Verlust der Login Daten oder nach 10 Eingabeversuchen muss die Ladestation auf die Werkseinstellungen zurückgesetzt werden (siehe „Zurücksetzen auf Werkseinstellungen“).

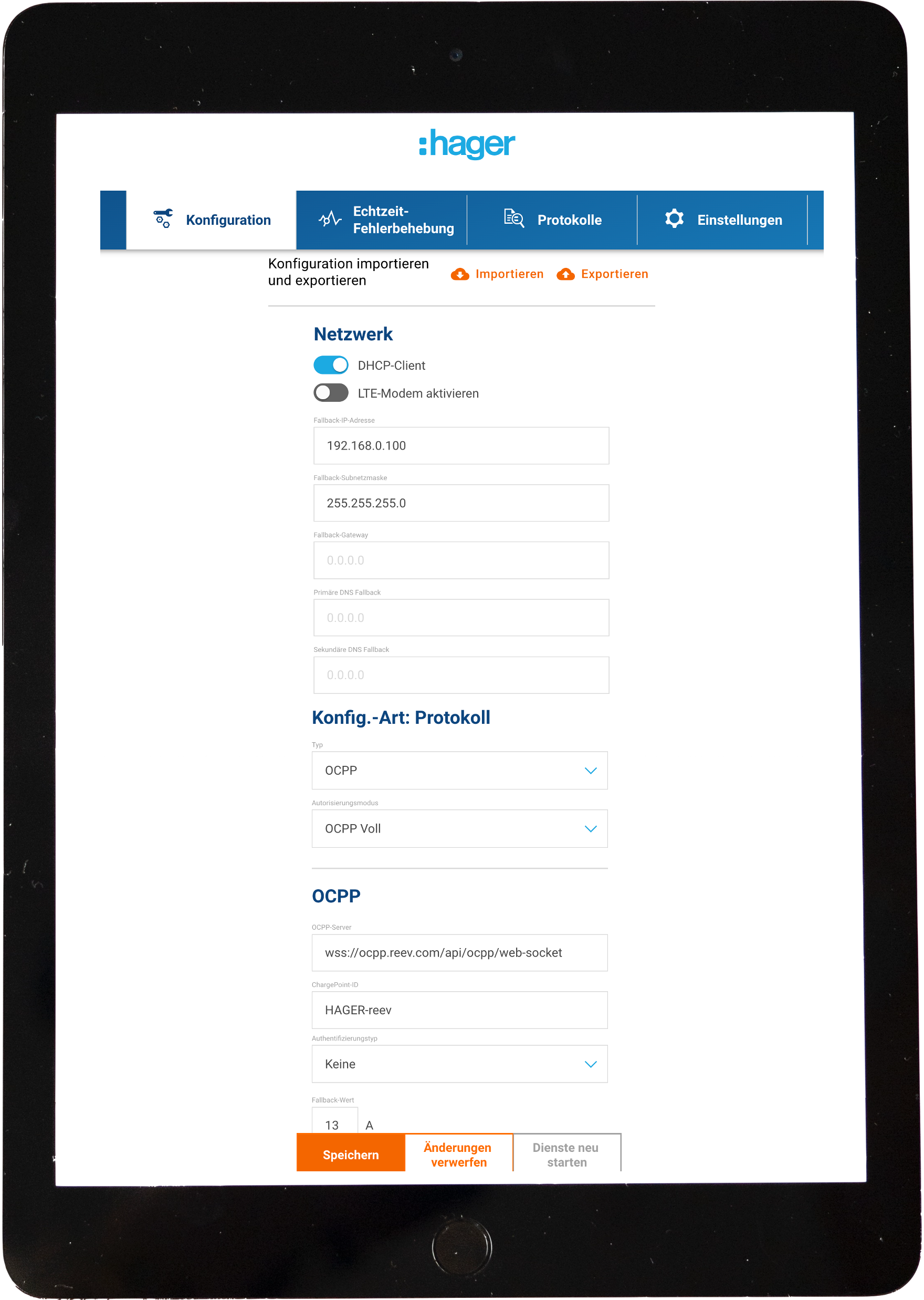

3. Konfigurationsparameter



Netzwerk

  • DHCP client: Verbindung mit einem DHCP-Server oder Zuweisung einer festen IP-Adresse.
  • IP-Adresse: Vergabe einer festen IP-Adresse.
  • Ersatz-IP-Adresse: Definition einer IP-Adresse im Falle eines DHCP-Fehlers.

OCPP

  • OCPP-Server: Adresse (URL) des OCPP-Servers eingeben.
    -> wss://ocpp.reev.com/api/ocpp/web-socket
  • ChargePoint ID: Kennung der Ladestation eingeben.
    -> HAGER-[6letzte_Zeichen_UID]
  • Authentifizierung: Methode zur Authentifizierung am OCPP-Server wählen.
    -> Keine
  • Login: OCPP-Benutzername eingeben.
    -> Keine Angabe möglich/notwendig da keine Authentifizierung gewählt wurde.
  • Password: OCPP-Passwort eingeben.
    -> Keine Angabe  möglich/notwendig da keine Authentifizierung gewählt wurde.
  • Fallback-Current: im Falle eines OCPP-Kommunikationsfehlers wird dieser Strom von der Ladestation verwendet.
    -> Bitte geben Sie den physisch abgesicherten Wert der Vorsicherung in Ampere an

WiFi Client
  • WLAN-SSID: Name des WLAN-Clients (Router der Anlage).
  • WLAN-Passwort: Passwort des WLAN-Clients.

WiFi-Hotspot
  • Hotspot WLAN-SSID: Name des WLAN-Hotspots, der durch die Ladestation erzeugt wird.
  • Hotspot WLAN-Passwort: Passwort des WLAN-Hotspots.
  • Hotspot WLAN-Karte: Hinzufügen, Ändern oder Löschen einer WLAN-Hotspot Karte (RFID-Karte).

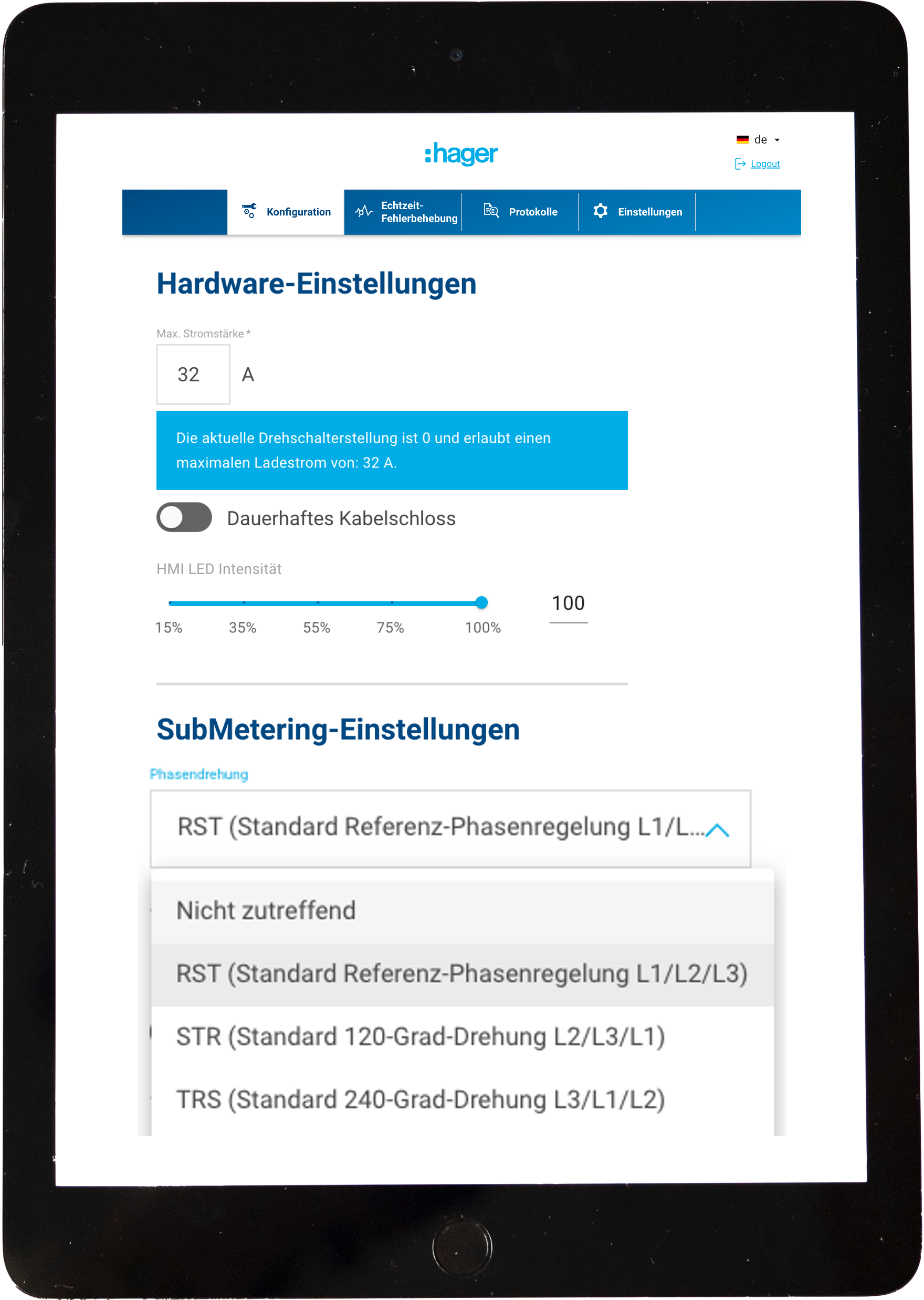

Hardwareeinstellungen


Einstellen der maximalen Stromstärke in Ampere

  • Zur Einstellung der maximalen Stromstärke den gewünschten Wert in Ampere eingeben.

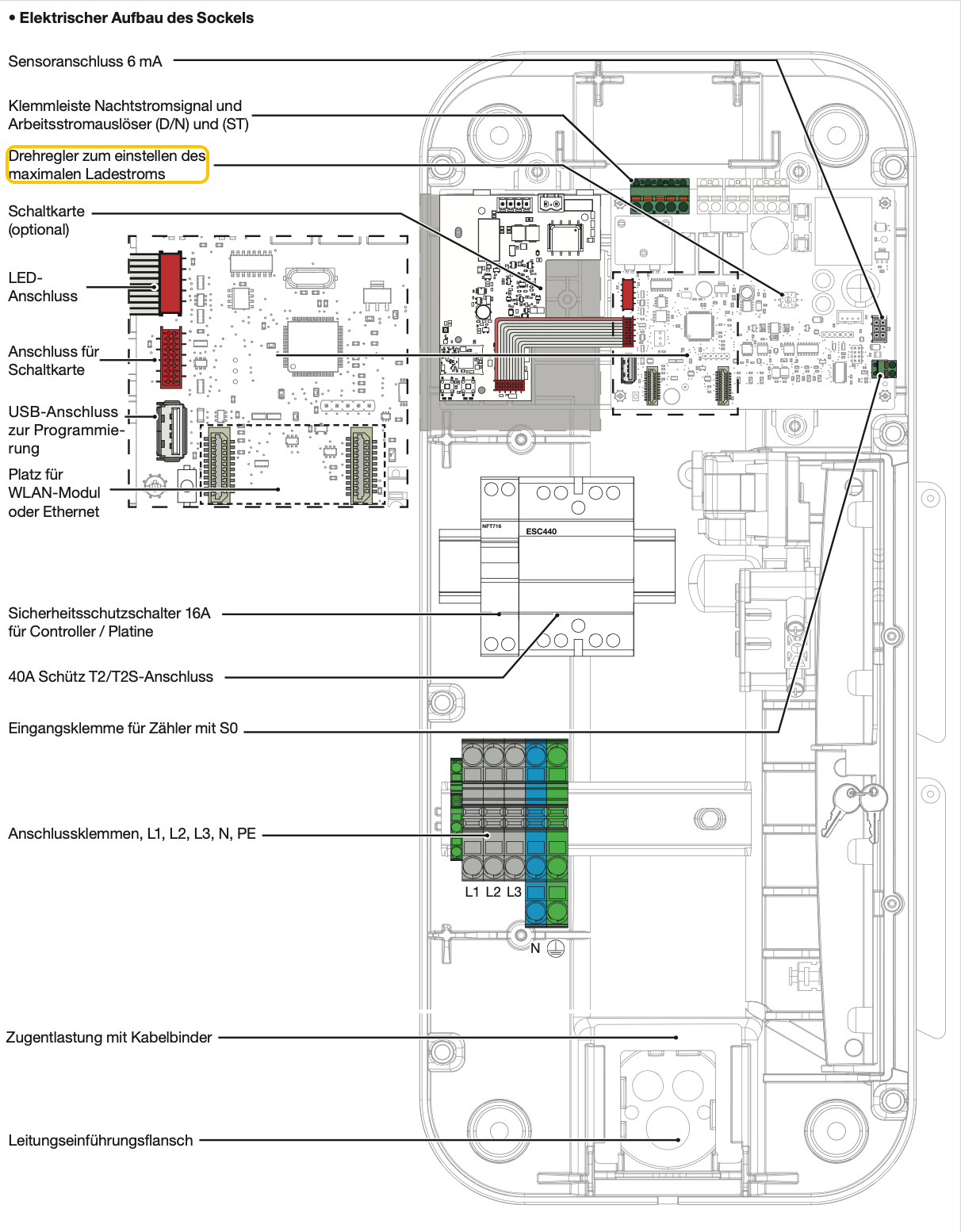

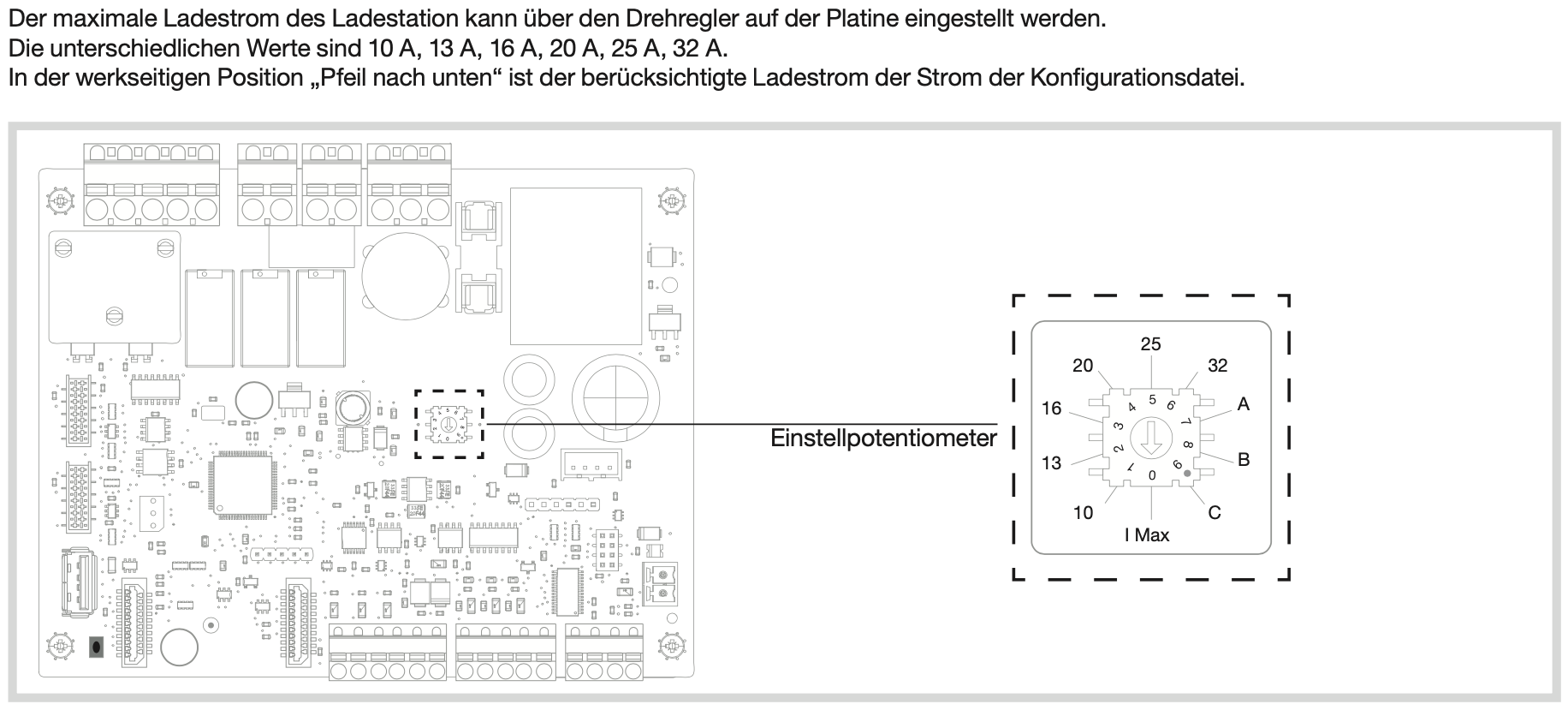

  • Bei abweichender Einstellung des Drehschalters (siehe Bild unten) auf der Elektronik-Platine wird der restriktivste Wert (niedrigste Wert) berücksichtigt.


  • Dauerhaftes Kabelschloss -> Schieberegler entsprechend auf aktiv oder inaktiv setzen um das Ladekabel dauerhaft zu verriegeln


SubMetering-Einstellungen

  • Phasendrehung: Bei vorhandener Phasendrehung die entsprechende Phasendrehung auswählen (Einstellung ab Werk L1,L2,L3)

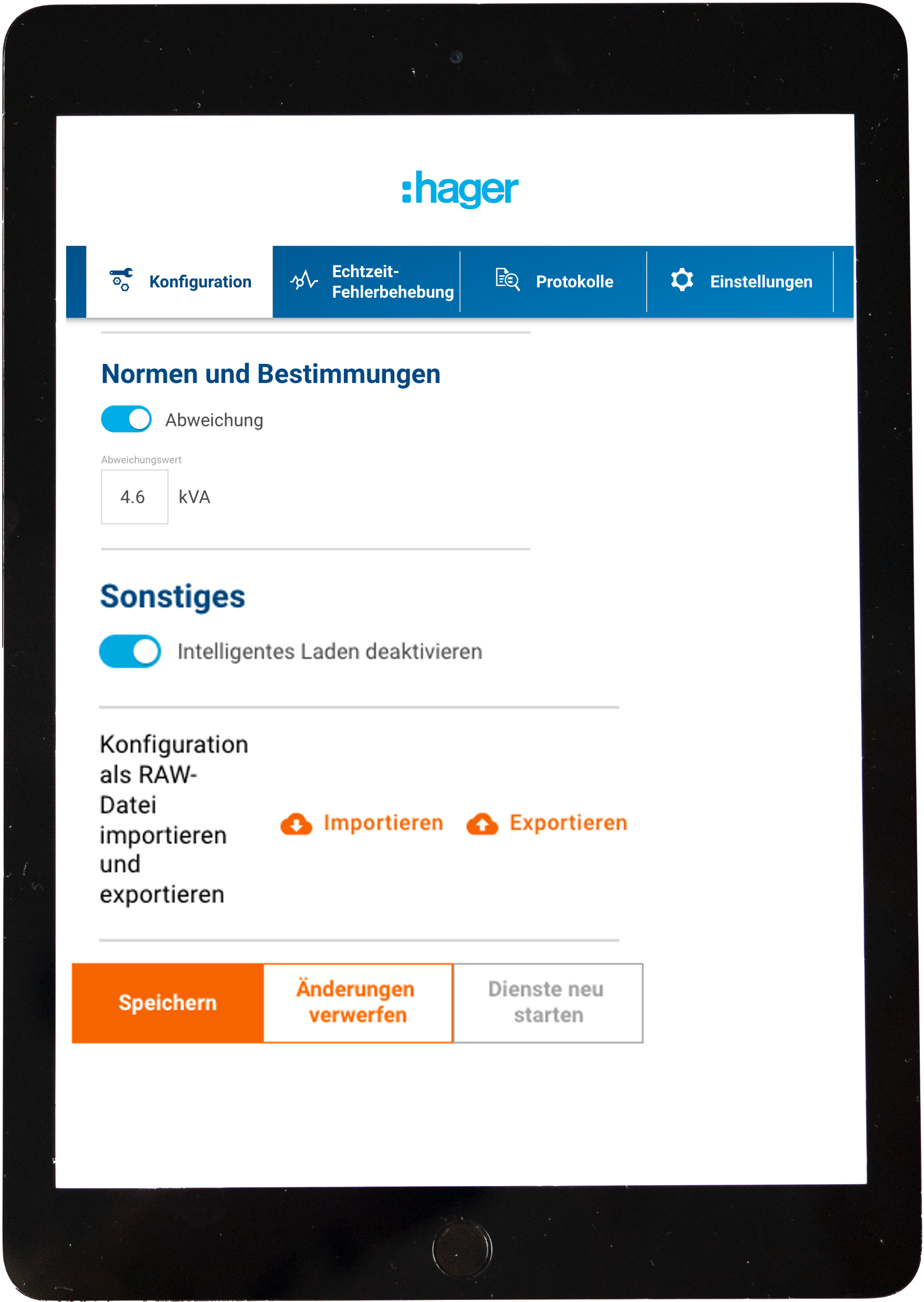

Normen und Bestimmungen

  • Abweichung -> Schiebregeler entsprechend auf aktiv oder inaktiv
  • Phasenunsymmetrie: Zur Beschränkung der Unsymmetrie zwischen Phasen bei einer dreiphasigen Ladestation mit einem einphasigen Elektrofahrzeug.
  • Wert der Unsymmetrie: Definiert den maximalen Wert der Unsymmetrie. Wenn dieser Wert erreicht ist, wird die Leistung beim Ladevorgang des Elektrofahrzeugs reduziert, um den Wert nicht zu überschreiten.


Sonstiges

  • Intelligentes Laden deaktivieren: Schieberegler entsprechend auf aktiv oder inaktiv setzen um eine dynamische Ladelast dauerhaft zu aktivieren, falls ein Energiezähler mit entsprechender Messung verbaut wurde.
  • Bestätigen Sie die Einstellungen mit einem Klick auf den orangenen Button "Speichern".

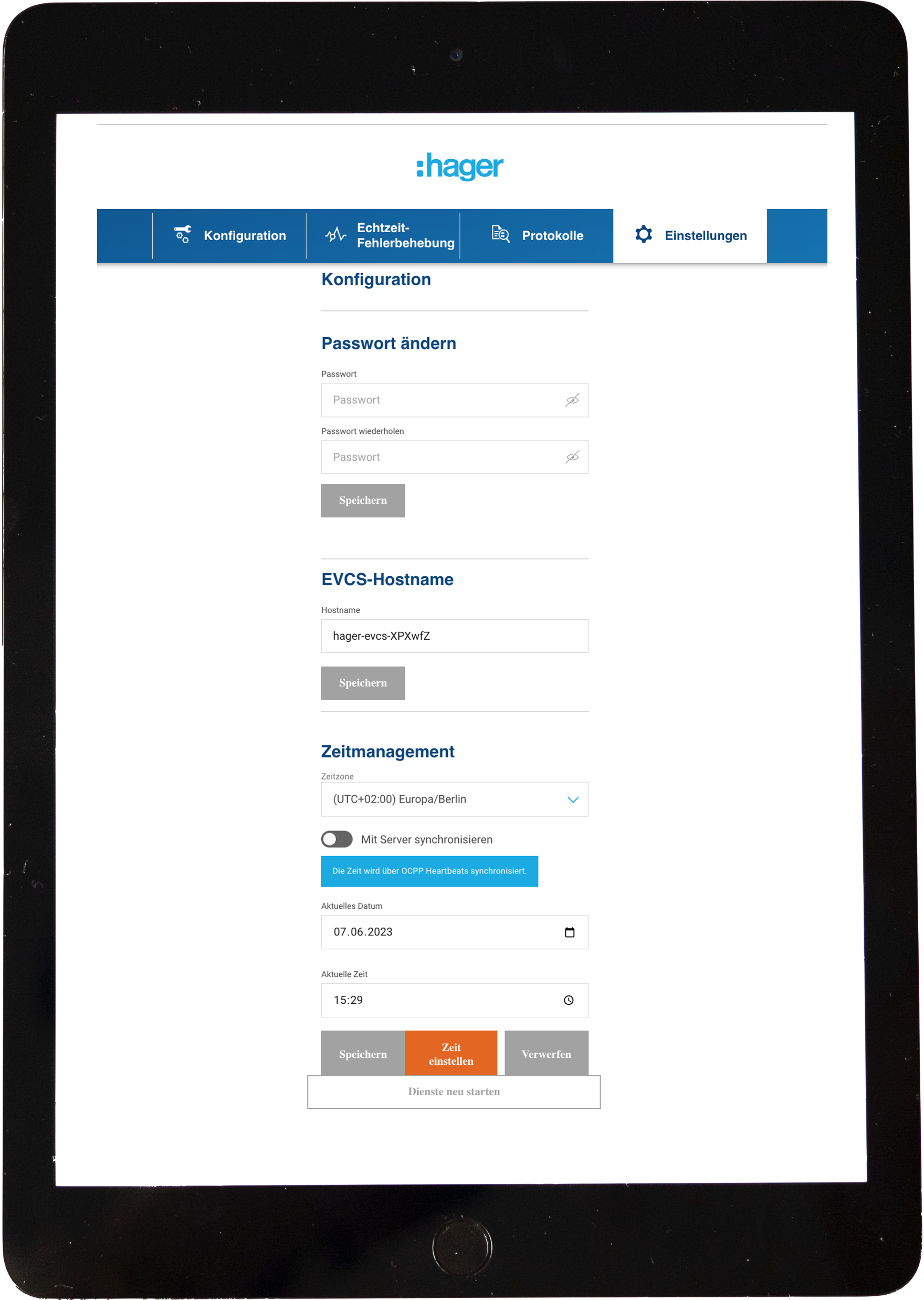

4. Einstellungen

  • Passwort ändern: Hier kann das Passwort der Loginseite angepasst werden
  • EVCS-Hostname: Hier kann der Name des Host im WiFi Netzwerk angepasst werden
  • Zeitmanagement: Die Systemuhrzeit wird automatisch via OCPP Heartbeats eingestellt sobald die Verbindung zum reev Backend steht

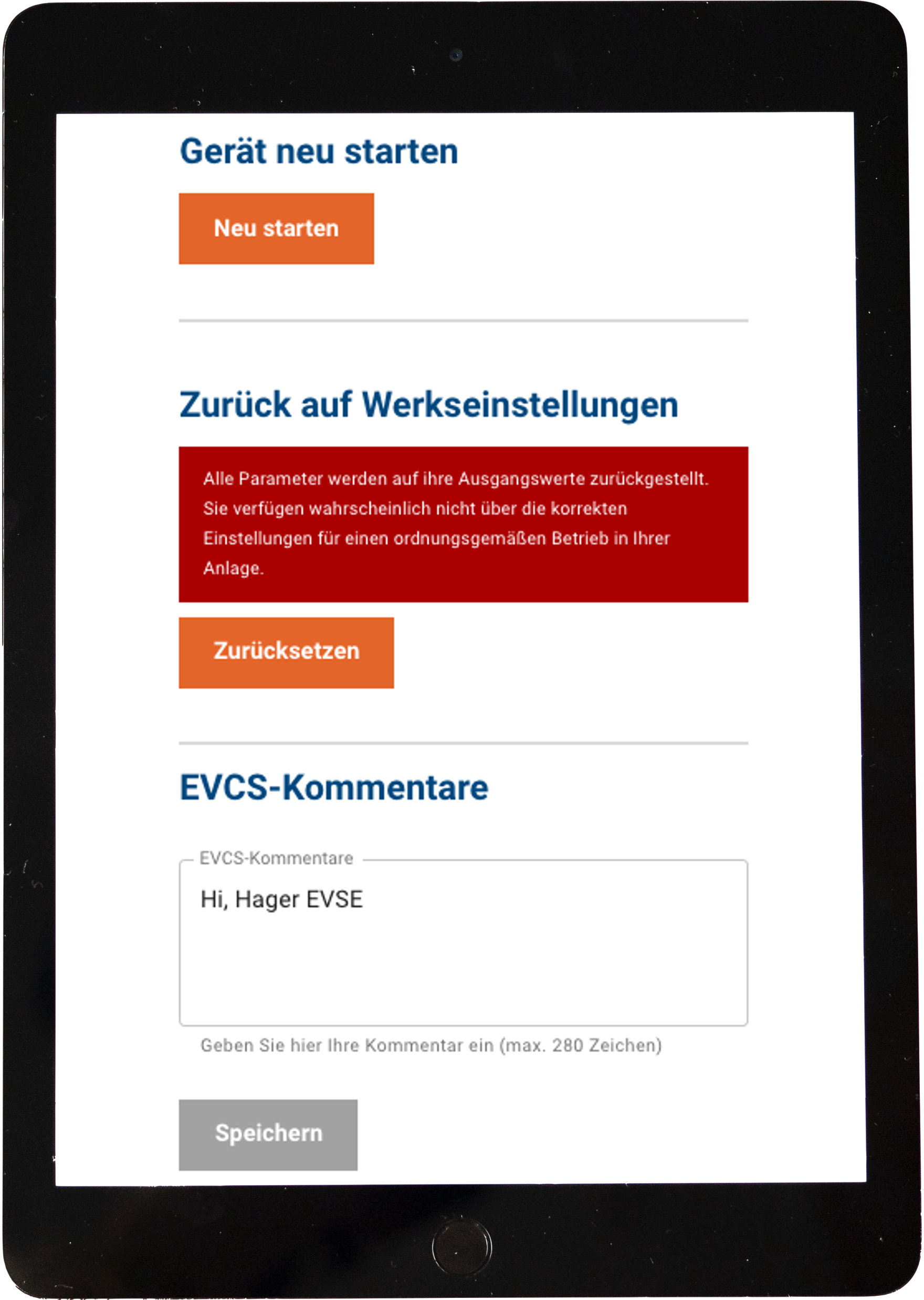

  • Gerät neu starten: Klicken Sie auf den orangenen Button "Neu starten" um die Ladestation nach der erfolgten Konfiguration neu zu starten
  • Zurück auf Werkseinstellungen: Alle Parameter werden auf ihre Ausgangswerte zurückgestellt, einschließlich Passwort und OCPP Backendverbindung

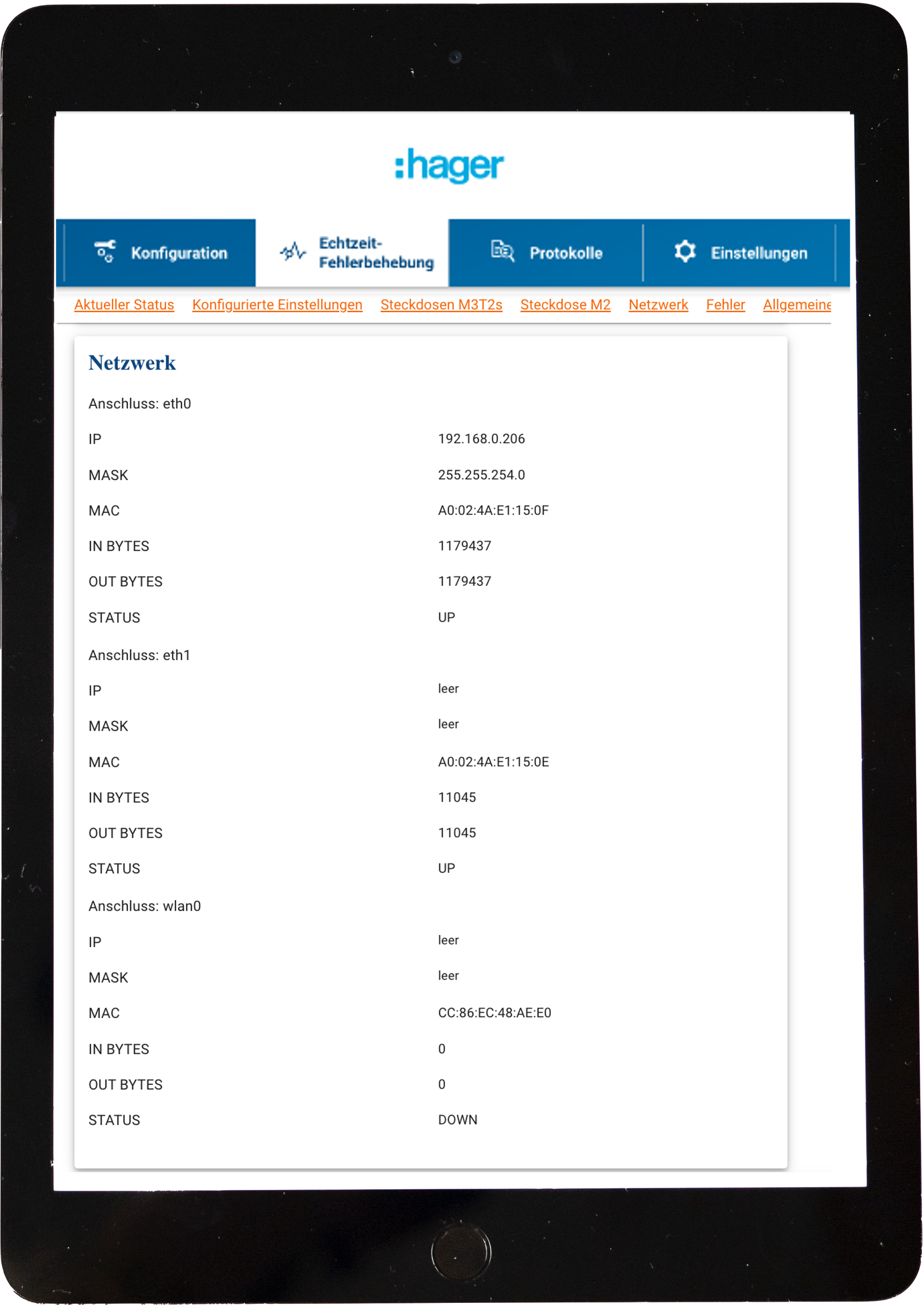

5. Fehlerbehebung (Troubleshooting)

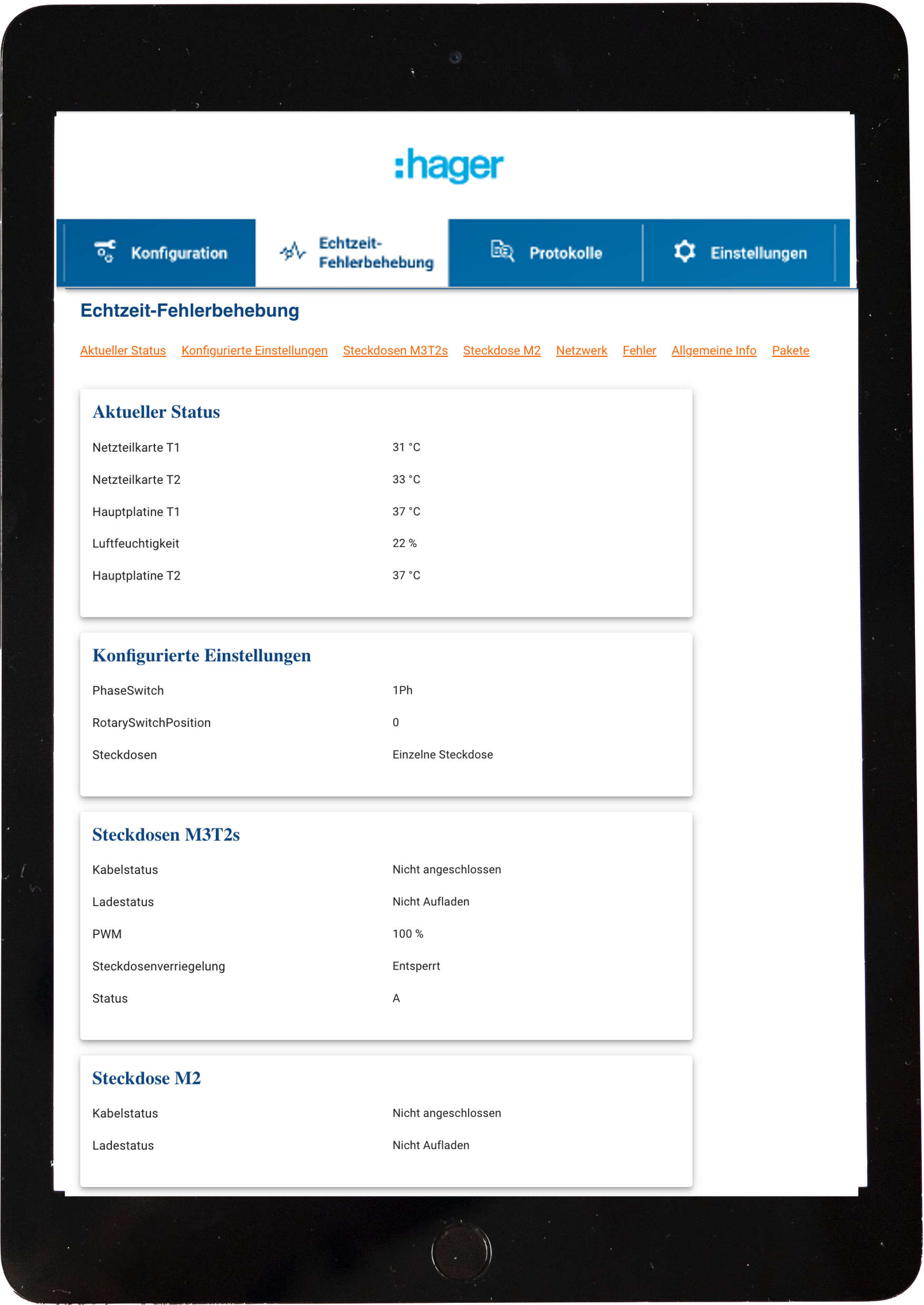

Unter dem Menüpunkt "Echtzeit-Fehlerbehebung" können Sie alle relevanten Informationen der Ladestation einsehen, kontrollieren und bestimmte Parameter unter den Menüpunkten "Konfiguration" oder "Einstellung" anpassen.





Weitere Schritte

  • Um Ihre Ladeinfrastruktur nun vollumfänglich nutzen zu können bitten wir Sie folgende Links für das Onboarding zu öffnen:
  • https://install.reev.com/cpo-onboarding -> Für die Elektrofachkraft, um alle erforderlichen Daten der Ladeinfrastruktur zu erhalten und anlegen zu können.
  • https://reev.com/reev-connect-setup/ -> Für den Betreiber der Ladeinfrastruktur um alle erforderlichen Betreiberdaten zu erhalten und anlegen zu können.
