Hier vindt u meer informatie hoe u de reev Software in een ABL-laadstation kunt integreren. De integratie kan in een paar, eenvoudige stappen zelfstandig worden uitgevoerd.


Ondersteunde modellen: Wallbox eMH2, Wallbox eMH3, Wallbox eMC2, Ladesäule eMC3


INHALTSVERZEICHNIS


Step-by-step naar integratie


In de volgende hoofdstukken wordt het integratieproces Step-by-Step gepresenteerd. Wanneer u alle benodigdheden uit het vorige hoofdstuk bij de hand heeft, kunt u de integratie parallel uitvoeren.


Wat is vooraf nodig om de integratie mogelijk te maken?

  • reev beheerder-set
    wordt bij de beheerder / CPO (CPO = Charge Point Operator) of opdrachtgevende dienstverlener aangetroffen. Hier vindt u het noodzakelijke onboarding-materiaal zoals QR-code sticker, simkaarten en activeringscode.
  • Laptop
    U hebt een laptop nodig om via een RJ45-gegevenskabel verbinding te kunnen maken met het laadnetwerk van de Controller
  • Actieve internetverbinding
    via Ethernet of wifi om de verbinding te maken met de reev Backend.


1. Plaats de verzonden simkaart in de LTE-stick


Wanneer de  HUAWEI  LTE-stick wordt gebruikt (standaard-sim-formaat):

  • U hebt een simkaart in standaard-sim-formaat nodig.
  • Verwijder het deksel van de bovenkant van de LTE-stick.
  • De afgesneden hoek van de simkaart moet rechts naar beneden zijn gericht.


Wanneer de ALCATEL LTE-stick wordt gebruikt (micro-sim-formaat):

  • U hebt een simkaart in standaard-sim-formaat nodig.
  • Verwijder het deksel van de bovenkant van de LTE-stick.
  • De afgesneden hoek van de simkaart moet rechts naar beneden zijn gericht.


2. Sluit uw laptop aan met de SBC van het laadnetwerk van de Controller

  • SBC (Single Board Computer)
  • De positie van de RJ45-aansluiting verschilt afhankelijk van het CP-model (CP = Charge Point)

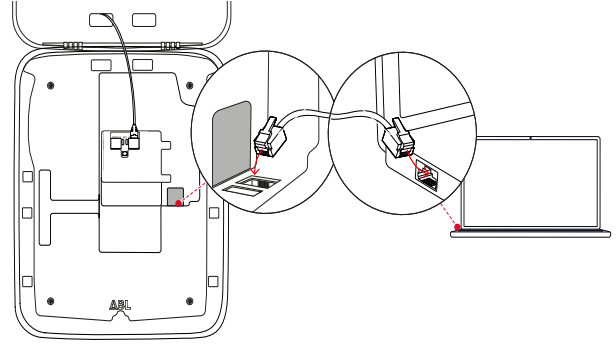

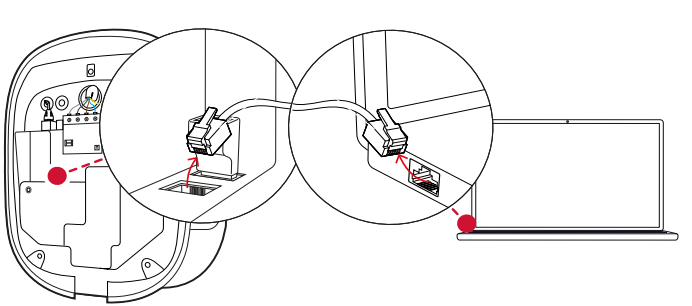

RJ45-aansluiting voor wallbox


RJ45-aansluiting voor eMH2

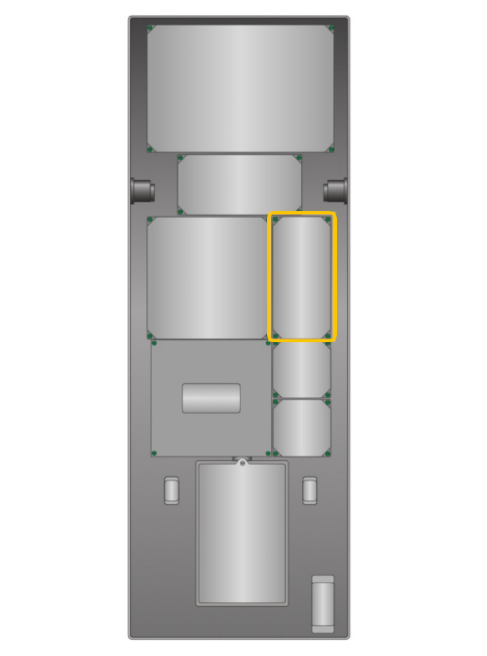

De SBC met de vereiste RJ45-poort voor de laadstations eMC2 & eMC3 bevindt zich in de geel gemarkeerde doos.



  • Open uw favoriete browser en gebruik het volgende IP-adres (standaard) om toegang tot de SBC te krijgen: http://169.254.1.1:8300/





LET OP

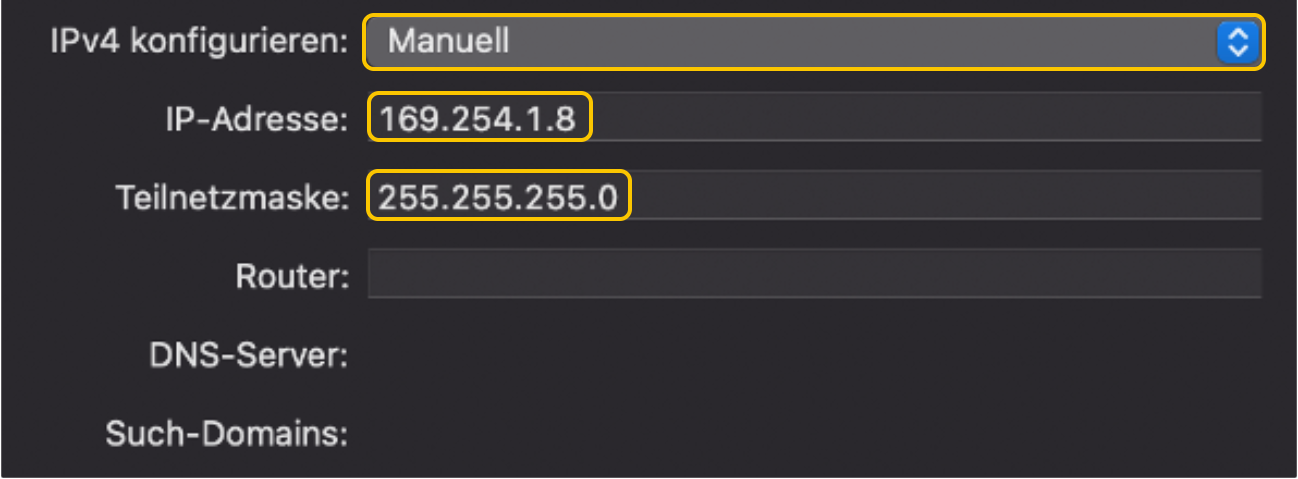

Wijzig eerst uw  lokale netwerkinstellingen als deze niet standaard ingesteld zijn. Doe dit als volgt




Zorg ervoor dat u de SBC-software bijwerkt naar de nieuwste beschikbare versie. Indien het laadnetwerk niet over de nieuwste versie beschikt, zoek dan naar het Downloadbereich von ABL | eMobility by ABL auf.

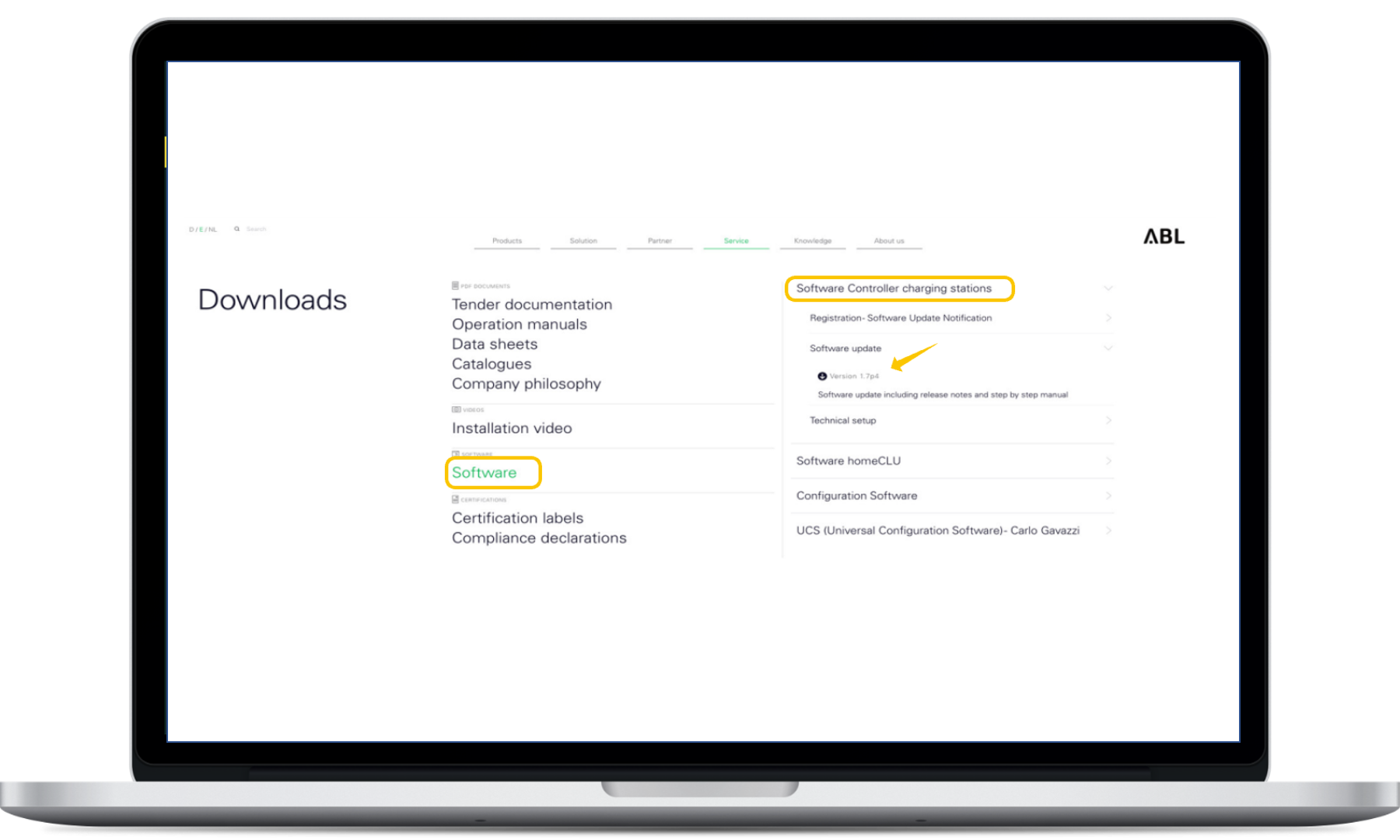

Klik voor het downloaden van de nieuwste SBC-softwareversie op:

  1. Software
  2. Software Controller charging stations -> Software update -> Version 1.8p3

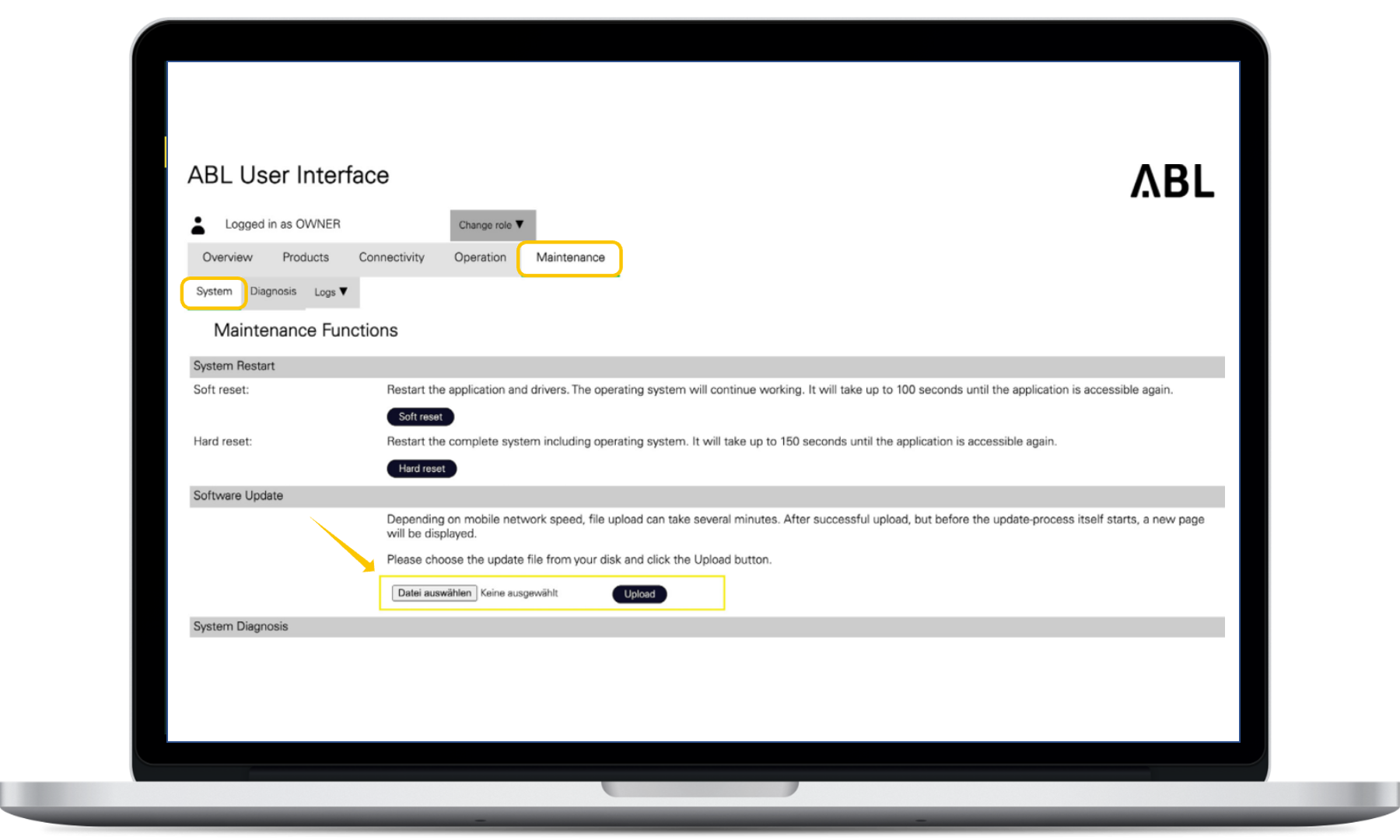

Om de software-update uit te voeren, klikt u in de ABL-gebruikersinterface op:

  1. “Maintenance” -> System
  2. “Software Update” and select the file if it has already been downloaded from the ABL website.





INFO

De SBC-update kan tot 20 minuten duren, afhankelijk van de SBC-softwarestatus en het aantal laadaansluitingen van uw laadgroep.


3. Kies de backend-sjabloon voor reev om de instellingen dienovereenkomstig in te vullen


Ga naar "Connectiviteit", subsectie “Backend”, scrol naar de onderkant van de pagina en selecteer de sjabloon volgens het soort verbinding “LTE” of “LAN”.

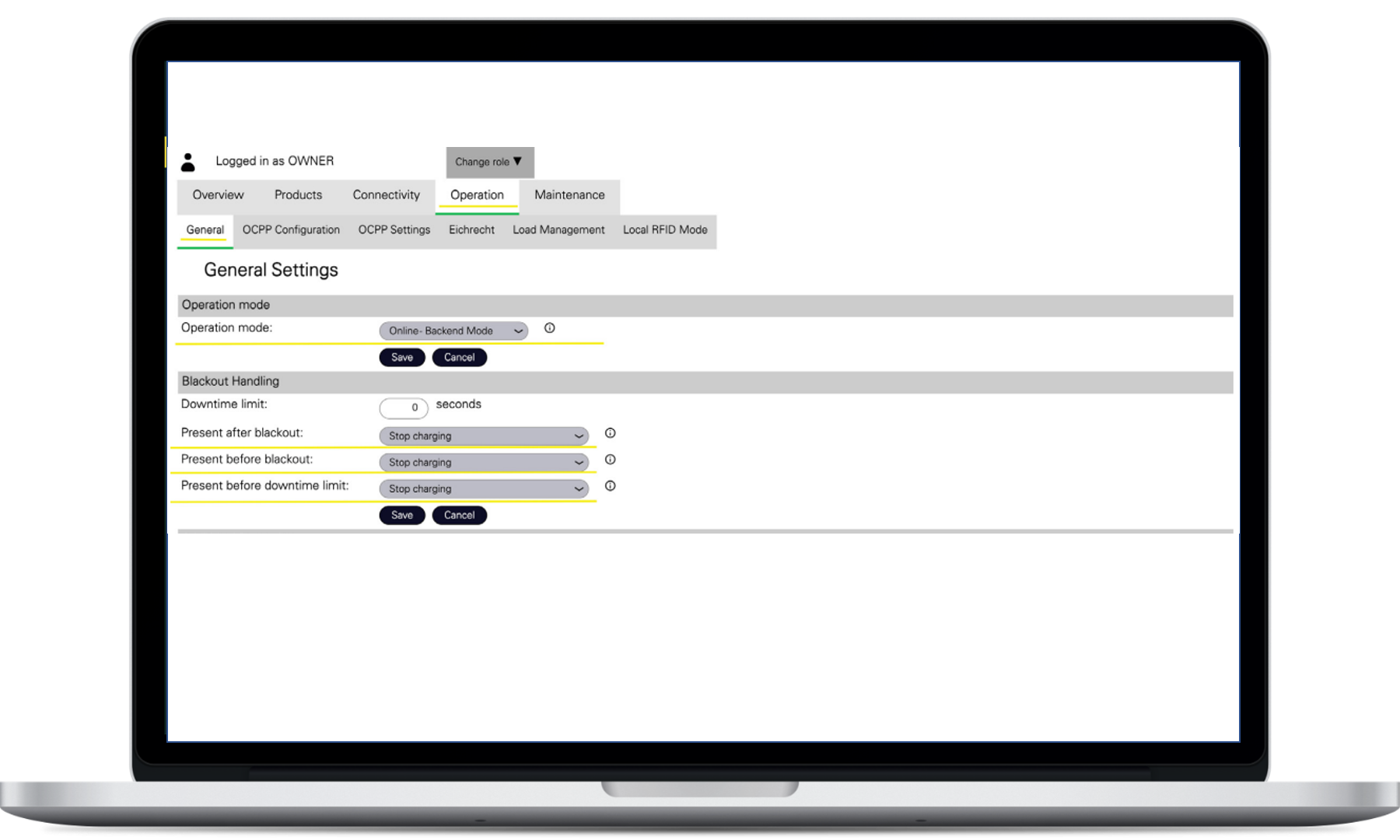

  • Stel de "Algemene instellingen" in: Klik op "Operation" subsectie "General"
  • Geef de volgende instellingen op voor het "Behaviour in case of power failure" en bevestig deze afzonderlijk met een klik op "Opslaan".

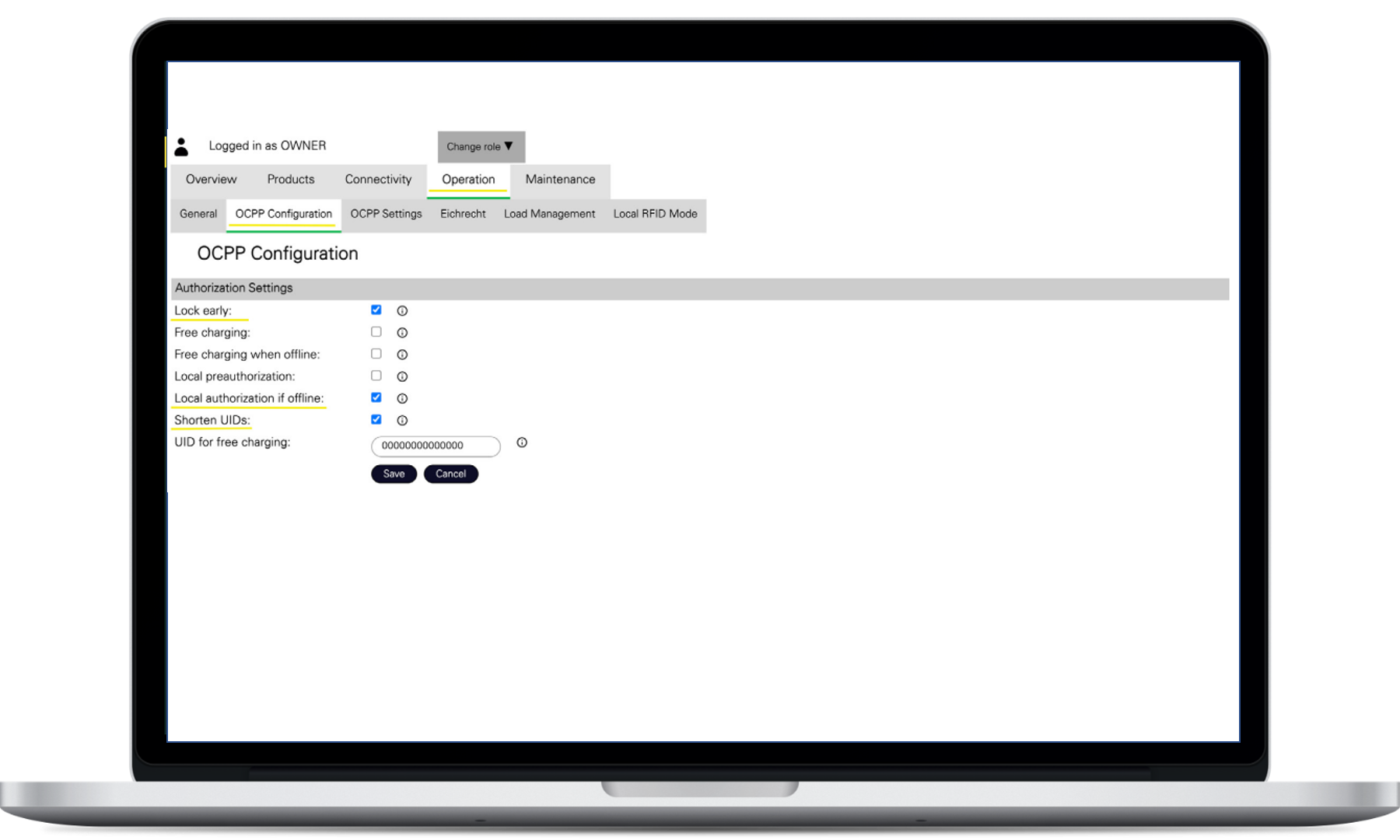

OCPP-configuratie

Stel de "Autorisatie-instellingen" (Authorization setting) als volgt in:

  • Vink "Lock early", "Shorten UID's" en "Local authorization if offline" aan en bevestig deze met opslaan.




4. Start het laadnetwerk opnieuw 

  • schakel ze lokaal naar spanningsloos 
  • wacht 10 seconden en schakel de zekeringen weer in.

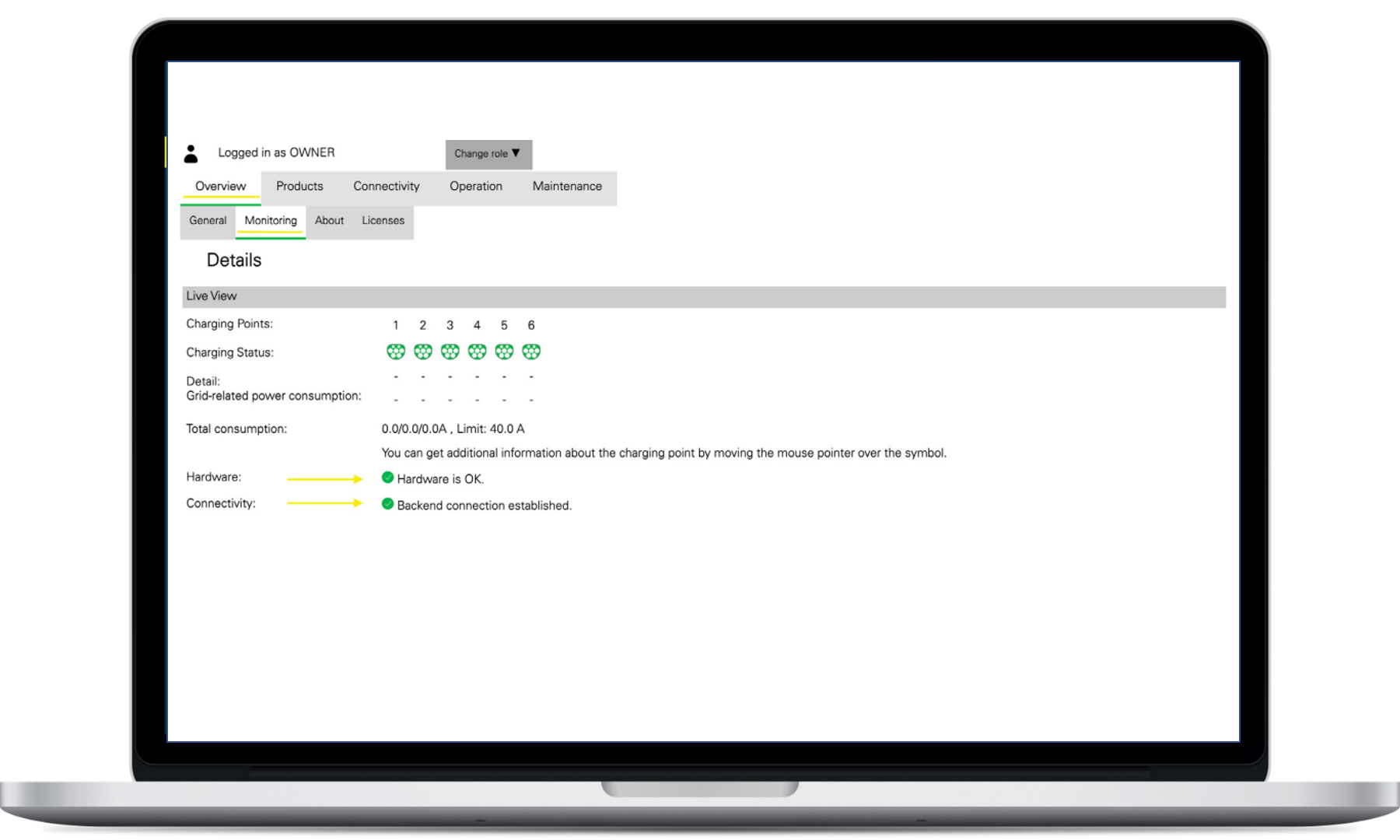

Wanneer u na een korte wachttijd de SBC-webinterface opnieuw controleert, zou u het volgende op de overzichtspagina moeten zien als het laadnetwerk succesvol met de reev Backend is verbonden.


Verdere stappen

  • Om volledig gebruik te kunnen maken van uw laadnetwerk vragen we u de volgende links voor onboarding te openen: 
  • https://install.reev.com/cpo-onboarding -> Voor de elektricien om alle vereiste gegevens van het laadnetwerk te verkrijgen en te creëren.
  • https://reev.com/reev-connect-setup/ -> Voor de beheerder van het laadnetwerk om alle vereiste beheerdersgegevens te verkrijgen en te creëren.
