Hier erfahren Sie, wie Sie die reev Software in das Schneider Electric Lastmanagementsystem EVCE integrieren können. Die Integration kann in wenigen, einfachen Schritten selbstständig vorgenommen werden.


Unterstützte Modelle: EcoStruxure EV Charging Expert


INHALTSVERZEICHNIS


Was wird benötigt, damit die Integration stattfinden kann?

  • reev Betreiber-Set
    ist beim Betreiber / CPO (CPO = Charge Point Operator) oder beauftragten Dienstleister eingetroffen. Hier finden Sie das notwendige Onboarding-Material wie QR-Code Sticker, SIM-Karte und Aktivierungscode.
  • Laptop
    Sie benötigen einen Laptop um, via Ethernet, Zugriff zum Lastmanagementsystem zu erhalten, dieses zu konfigurieren und mit dem reev Backend zu verbinden.
  • Datenanbindung
    Eine aktive Internetverbindung via SIM und ein externes 4G Modem, um die Verbindung zum reev Backend herzustellen zu können.


Step-by-step zur Integration

In den folgenden Kapiteln wird der Integrationsprozess Step-by-Step vorgeführt. Wenn Sie alle benötigten Utensilien aus dem vorherigen Kapitel zur Hand haben, können sie die Integration parallel durchführen.


Computerkonfiguration

  1. Verbinden Sie Ihren Computer mit dem Ethernet-Netzwerk des externen 4G-Modems EVlink - EVP3MM und des EV Charging Experts.
  2. Öffnen Sie dazu über das Eigenschaftsmenü des lokalen Netzwerks auf Ihrem Computer die Eigenschaften des Internetprotokolls TCP/IP v4.
  3. Stellen Sie folgende statische IP-Adresseigenschaften ein:
    • IP-Adresse: 192.168.0.x (wobei x eine Zahl zwischen 50 und 100 ist)
    • Subnetzmaske: 255.255.255.0
    • Kein Standard-Gateway
    • Kein DNS-Server
    • Kein Proxy

Konfiguration des externen 4G-Modem (EVlink - EVP3MM)

  1. Legen Sie die reev SIM-Karte aus dem ElektrikerInnen-Set des Setup Kits von reev in das externe Modem ein.

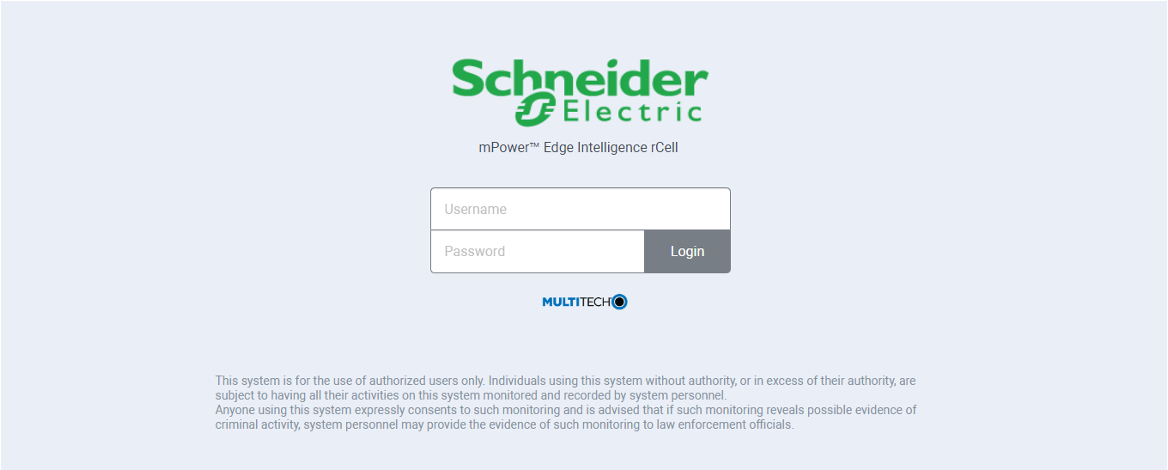

  2. Öffnen Sie einen Webbrowser und geben Sie 192.168.0.254 im URL-Feld ein.
  3. Melden Sie sich auf der Login Seite zur Erstanmeldung wie folgt an:
    • Benutzer: admin
    • Kennwort: EVlink4EV!

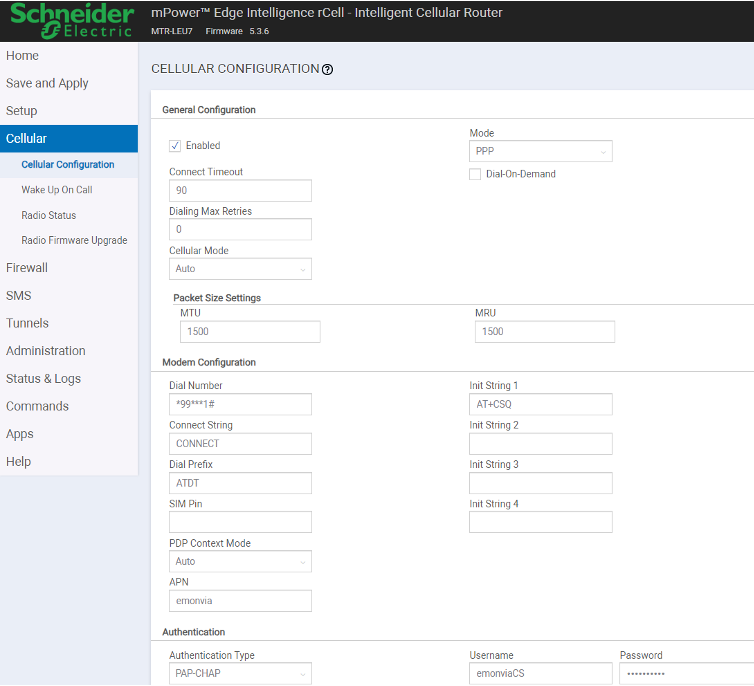

  1. Navigieren Sie links im Menüfeld zu dem Menüpunkt Cellular.
  2. Geben Sie hier für APN, Username und Password folgendes ein.
    • APN: emonvia
    • Username: emonviaCS
    • Password: sqWTzDPFx2
  3. Bestätigen Sie anschließend mit Save and Apply.


Anmeldung bei dem EV Charging Expert

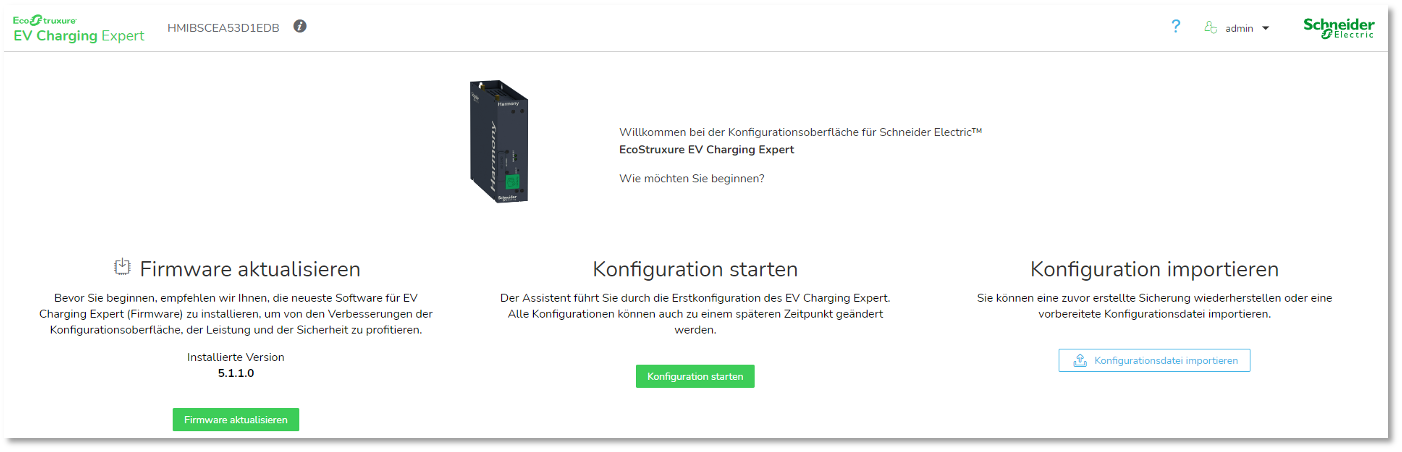

  • Öffnen Sie einen Webbrowser und geben Sie 192.168.0.128 im URL-Feld ein.
  • Starten Sie bei der Erstinbetriebnahme den Konfigurationsassistenten über „Konfiguration starten“.


Konfigurations-Assistent

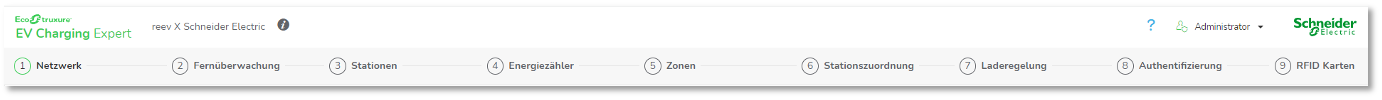

Anschließend werden Sie anhand von zehn Schritten durch den Konfigurationsassistenten des EV Charging Experts geführt.



Für die Konfiguration der Backend Anbindung sind im wesentlichen die Schritte

  • Netzwerk-Konfiguration und
  • Fernüberwachung von Bedeutung.

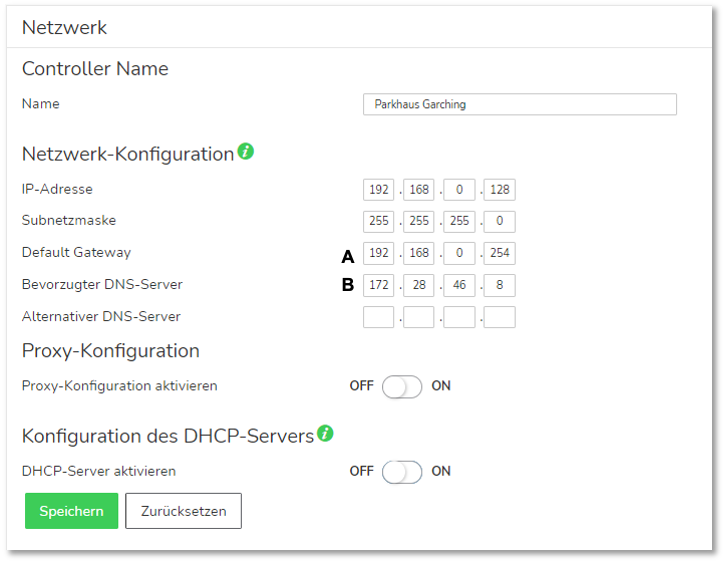

Netzwerk-Konfiguration

  • Unter Netzwerk-Konfiguration können Sie zunächst einen Namen für den Controller vergeben.
  • Außerdem haben Sie hier die Möglichkeit die Netzwerkeinstellungen des EV Charging Experts zu konfigurieren.
    1. IP-Adresse des externen Modems, für die Verbindung zum reev Backend.
    2. Vom externen Modem bereitgestellte DNS-Server.

Achtung, IP-Adresse des externen Modems muss im gleichen IP-Adressen Bereich liegen, wie die IP-Adresse des Lastmanagements und der Ladestationen!

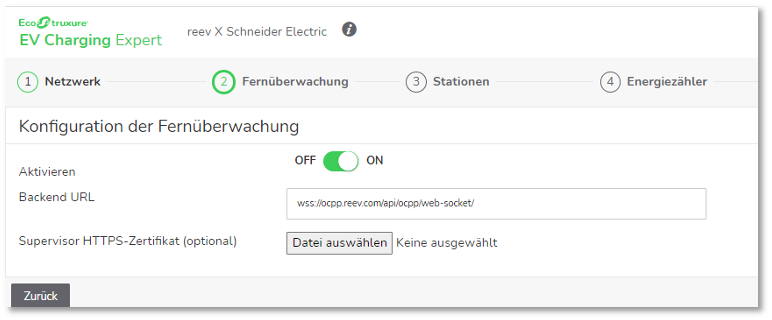

Fernüberwachung

Unter Fernüberwachung kann zunächst die Fernüberwachung aktiviert/deaktiviert werden.

Wenn die Fernüberwachung aktiviert ist, kann in dem Feld für Backend URL die URL Adresse von reev eingetragen werden.

Die Backend URL ist wie folgt anzugeben: wss://ocpp.reev.com/api/ocpp/web-socket/



Weitere Schritte

  • Um Ihre Ladeinfrastruktur nun vollumfänglich nutzen zu können bitten wir Sie folgende Links für das Onboarding zu öffnen:
  • https://install.reev.com/cpo-onboarding -> Für die Elektrofachkraft, um alle erforderlichen Daten der Ladeinfrastruktur zu erhalten und anlegen zu können.
  • https://reev.com/reev-connect-setup/ -> Für den Betreiber der Ladeinfrastruktur um alle erforderlichen Betreiberdaten zu erhalten und anlegen zu können.
