Hier erfahren Sie, wie Sie die reev Software in eine Schneider Electric Ladestation integrieren können.

Die Integration kann in wenigen, einfachen Schritten selbstständig vorgenommen werden.


Unterstützte Modelle: Parkplatz 3


INHALTSVERZEICHNIS


Was wird benötigt, damit die Integration stattfinden kann?

  • reev Betreiber-Set
    ist beim Betreiber / CPO (CPO = Charge Point Operator) oder beauftragten Dienstleister eingetroffen. Hier finden Sie das notwendige Onboarding-Material wie QR-Code Sticker, SIM-Karte und Aktivierungscode.
  • Laptop
    Sie benötigen ein Laptop, um sich über ein RJ45 Datenkabel mit der Steuereinheit der Ladeinfrastruktur zu verbinden.
  • Eine aktive Internetverbindung via Ethernet oder WiFi um die Verbindung zum reev Backend herzustellen.


Step-by-step zur Integration

In den folgenden Kapiteln wird der Integrationsprozess Step-by-Step vorgeführt. Wenn Sie alle benötigten Utensilien aus dem vorherigen Kapitel zur Hand haben, können sie die Integration parallel durchführen.


Erste Schritte

  • Geben Sie folgende IP-Adresse in Ihrem Browser ein: 192.168.123.123:81/login

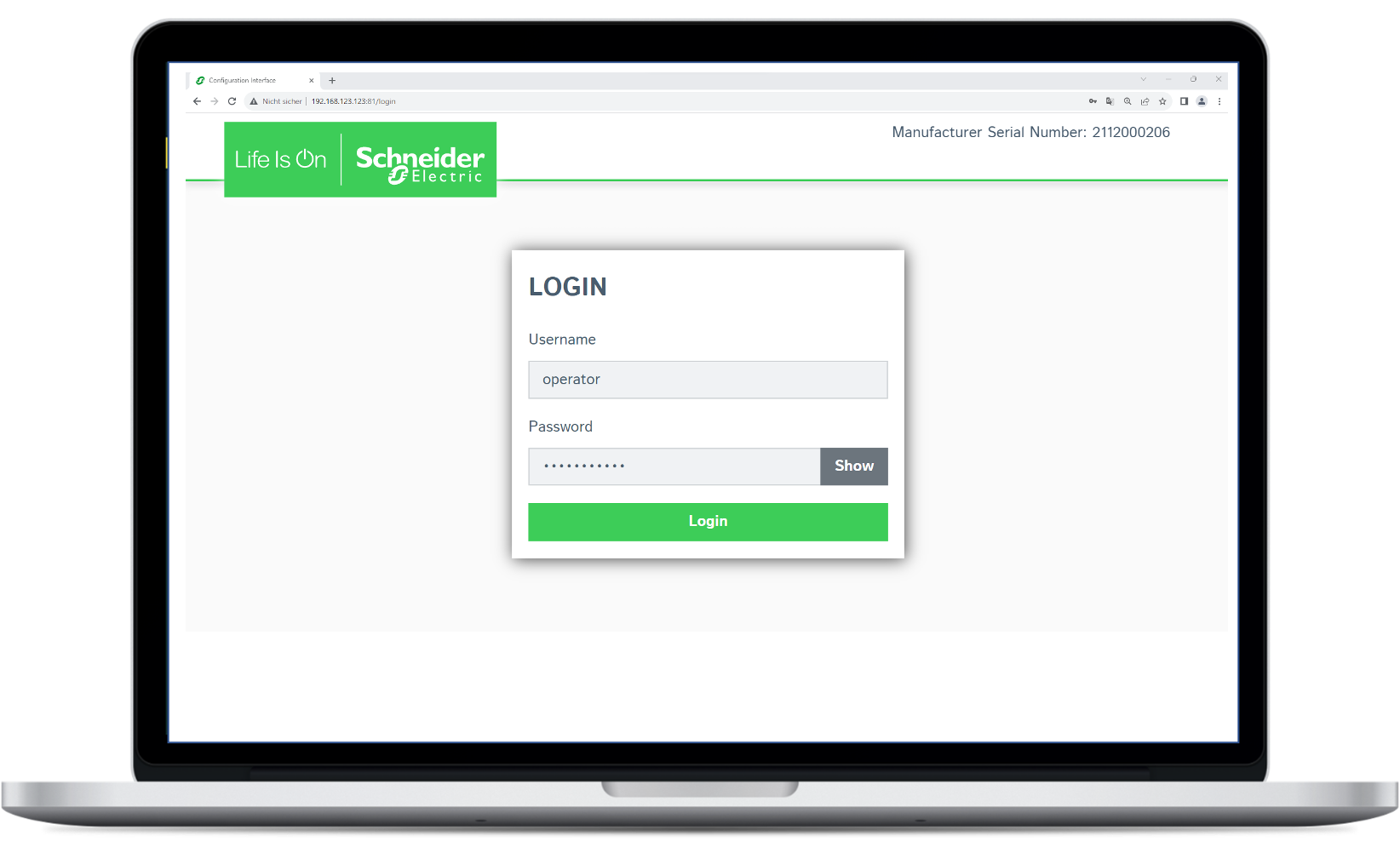

  • Melden Sie sich mit den bei der Ladestation mitgelieferten Anmeldedaten an.


Nach erfolgreicher Anmeldung gelangen sie zum Dashboard

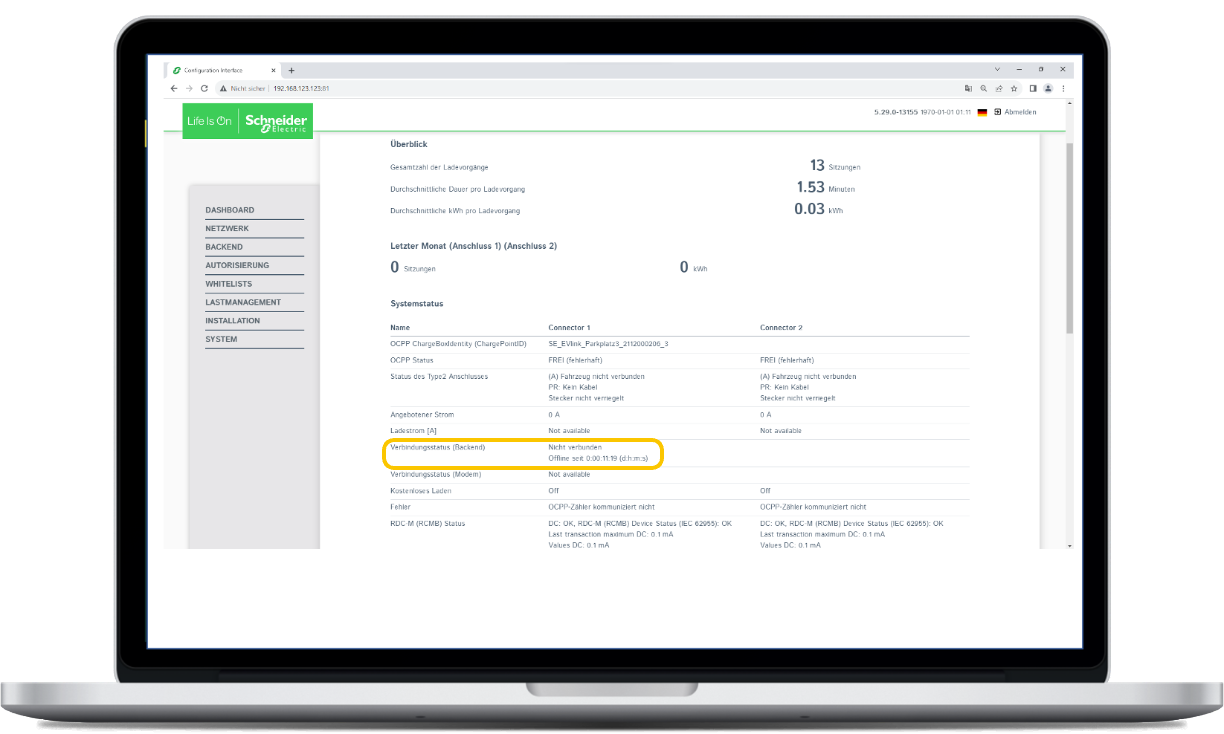

  • Am Verbindungsstatus können Sie erkennen, ob eine Backendverbindung besteht.


Netzwerkeinstellungen

  • Überprüfen Sie, ob die Netzwerkeinstellungen wie im Screenshot gezeigt, eingestellt sind.


Backendeinstellungen

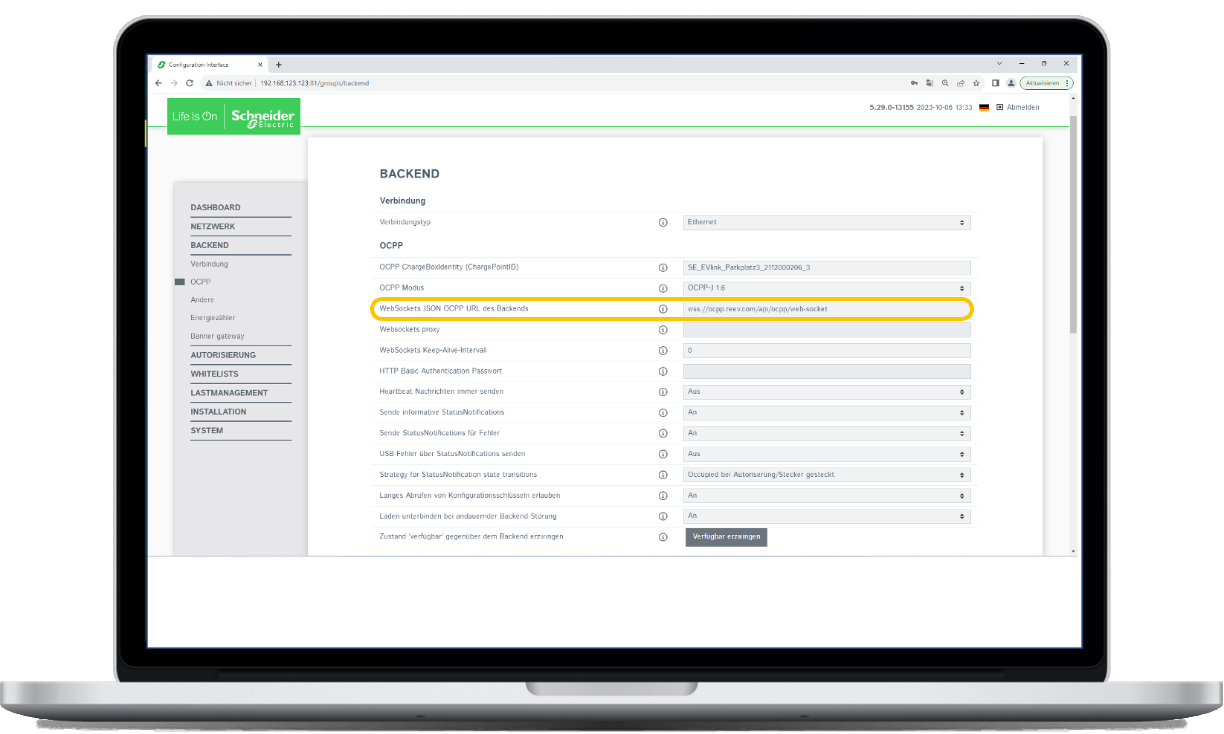

Tragen Sie unter "WebSockets JSON OCPP URL des Backends" folgende Adresse ein:

  • wss://ocpp.reev.com/api/ocpp/web-socket


            weitere Einstellungen:


  • Sende informative StatusNotifications -> An
  • Sende StatusNotifications für Fehler -> An
  • Strategy for StatusNotification state transitions -> Beleg während des Ladens
  • Langes Abrufen von Konfigurationsschlüsseln erlauben -> An
  • Laden verbieten wenn Queue voll -> Aus



Stellen Sie die Autorisierung wie folgt ein

  • Kostenloses Laden-> Aus
  • Im Zweifel Laden zulassen -> Aus
  • Sende OCPP Authorize für RemoteStart Anfragen -> Aus
  • Transaktionsmodus stoppen -> Normal
  • Aktuator nur bei Autorisierung schließen -> An
  • RFID Tag Groß/Kleinschreibung -> Kleinschreibung




Systemeinstellungen

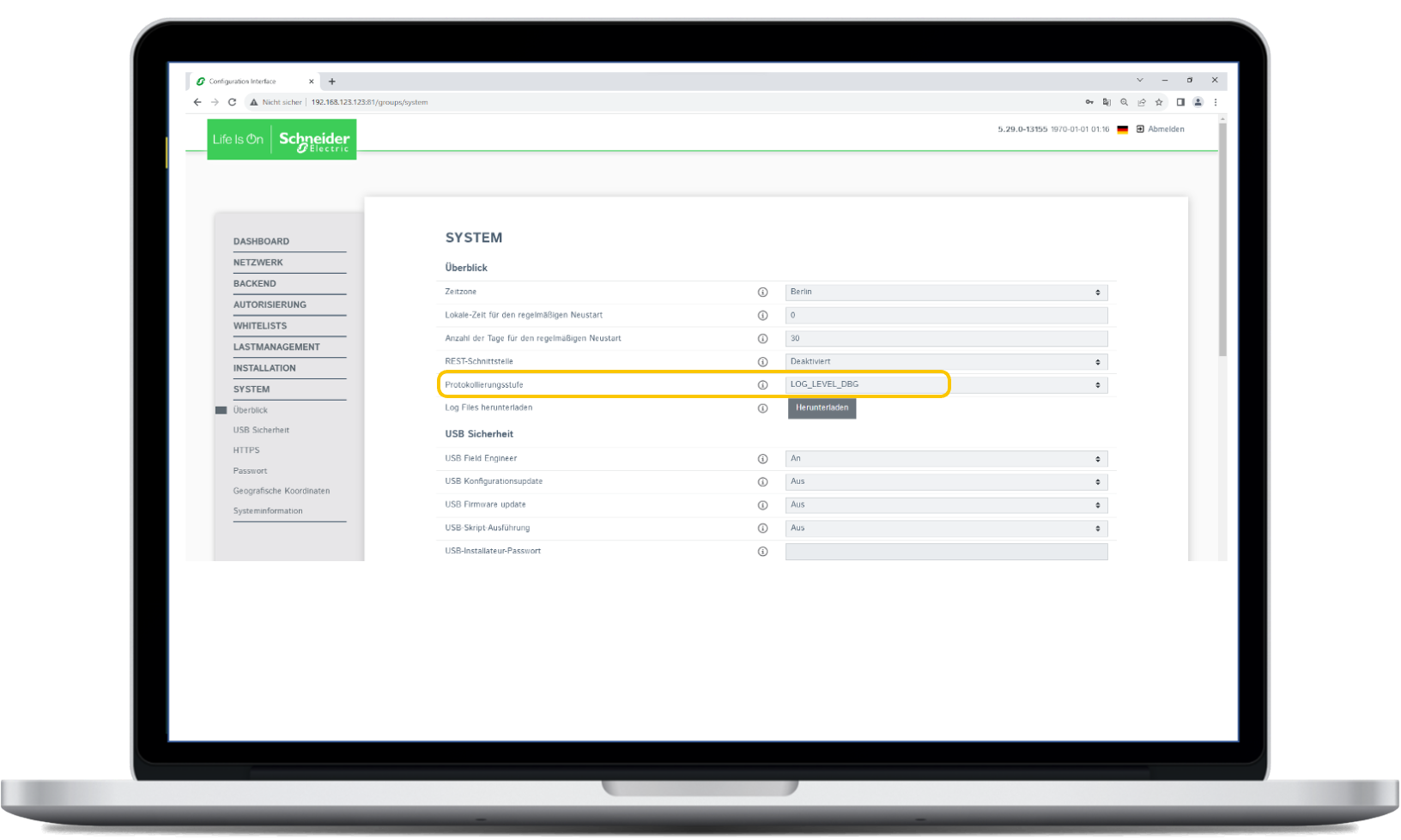

  • Überprüfen Sie, dass bei der Protokollierungsstufe "LOG_LEVEL_DBG" eingestellt ist


Abschluss der Integration

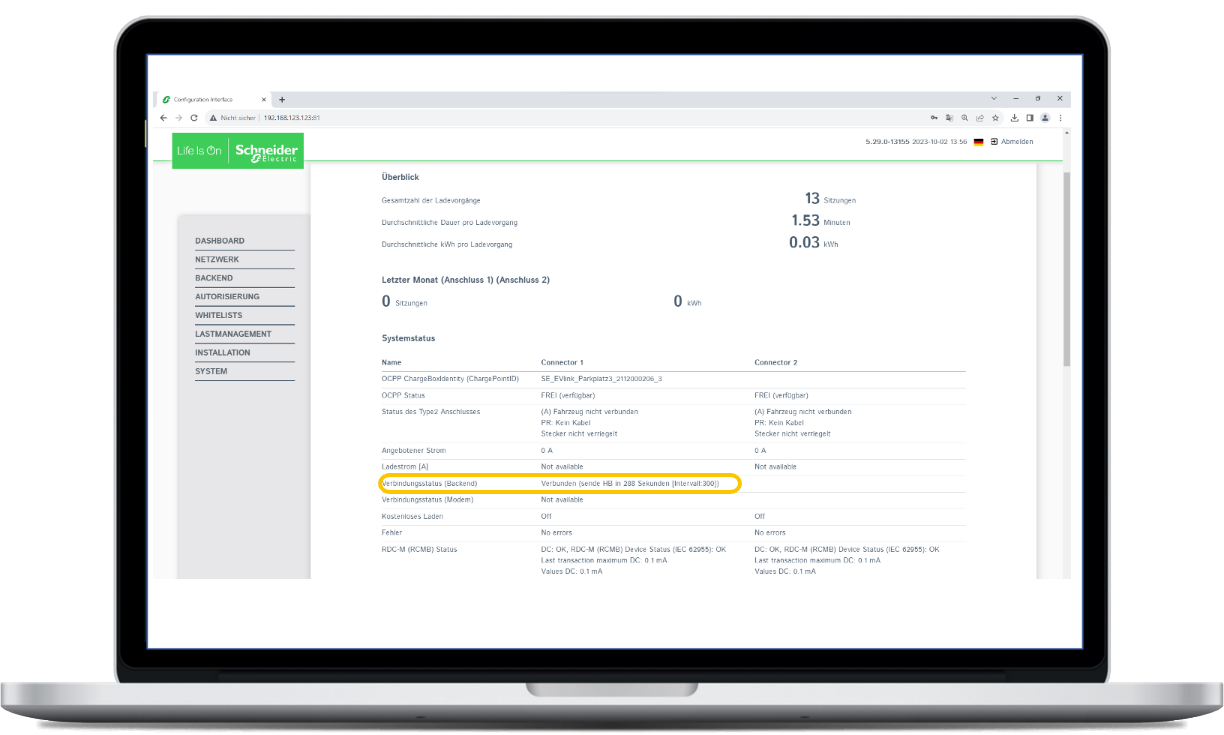

  • Wurden die eingetragenen Einstellungen übermittelt, können Sie im Dashboard erkennen, dass der Verbindungsstatus zu "Verbunden" gewechselt hat.


Weitere Schritte

  • Um Ihre Ladeinfrastruktur nun vollumfänglich nutzen zu können bitten wir Sie folgende Links für das Onboarding zu öffnen:
  • https://install.reev.com/cpo-onboarding -> Für die Elektrofachkraft, um alle erforderlichen Daten der Ladeinfrastruktur zu erhalten und anlegen zu können.
  • https://reev.com/reev-connect-setup/ -> Für den Betreiber der Ladeinfrastruktur um alle erforderlichen Betreiberdaten zu erhalten und anlegen zu können.
